CM-25, CM-26CB, CM-35 et les interrupteurs entièrement actifs de la série CM-35N sont des commandes de porte robustes conformes à l'ADA. Les plaques frontales rectangulaires de 2" x 4-1/2" sont en acier inoxydable, en aluminium ou en laiton massif. Le CM-25 est conçu pour être monté directement sur un cadre de porte métallique ou une boîte à surface étroite. Les séries CM-35 et CM-35N répondent aux nouvelles exigences OBC en matière de taille de plaque d'activation et sont conçues pour être montées sur un boîtier simple. Remarque: les interrupteurs à plaque poussoir des séries CM-35 et CM-25 ne sont pas disponibles avec le contact DPDT en option.
Finitions architecturales:
Commutateurs de la série CM-25 avec finition architecturale uniquement disponibles avec /2 et /4 options graphiques. Les commutateurs de la série CM-35 avec finition architecturale sont uniquement disponibles avec les options graphiques /2 et /4 Les commutateurs de la série CM-26CB sont uniquement disponibles avec /1, / Graphiques 2, /A2, /4 ou /A4, en blanc.
|
|
|

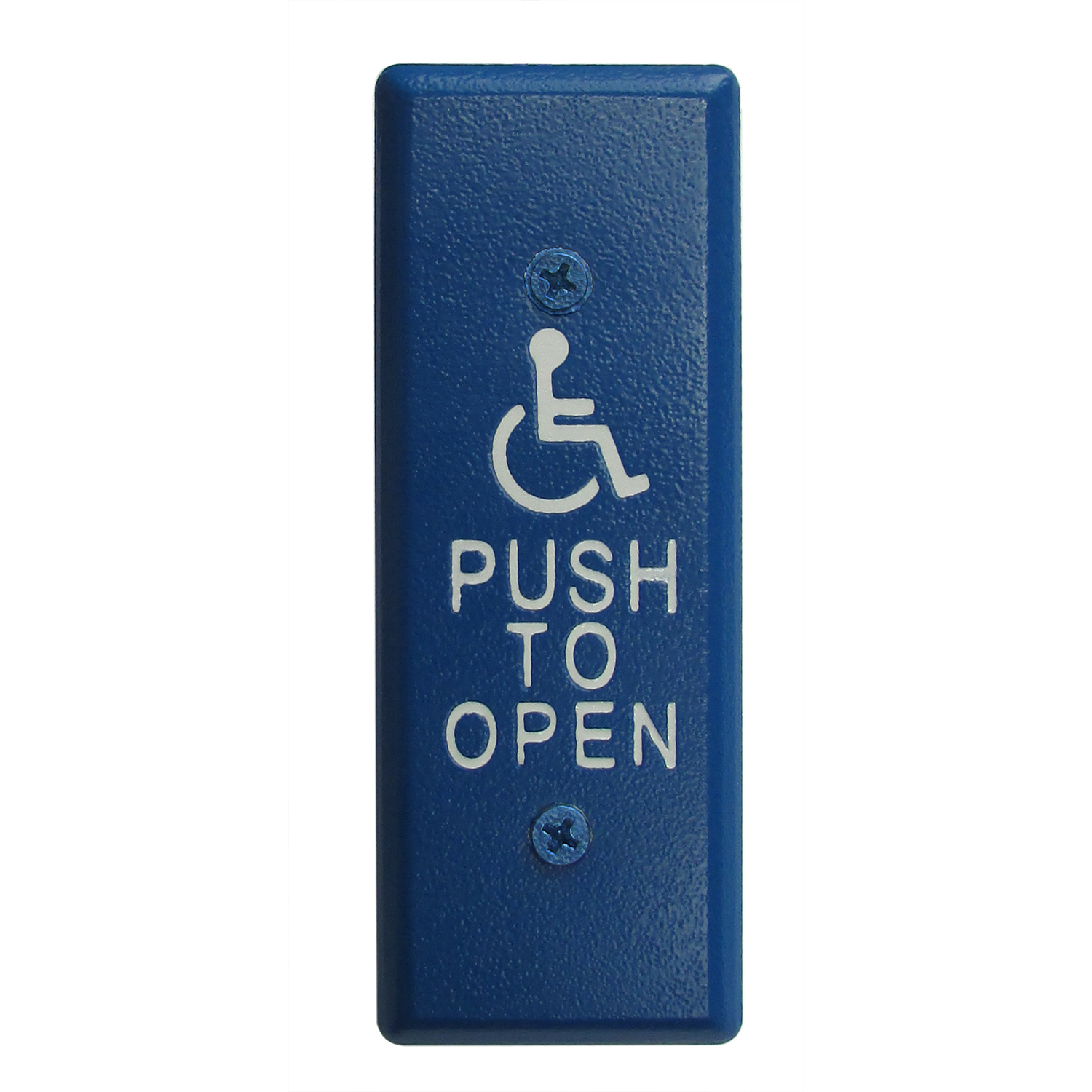

| CM-26CB/4 Étroit |
|
|
|

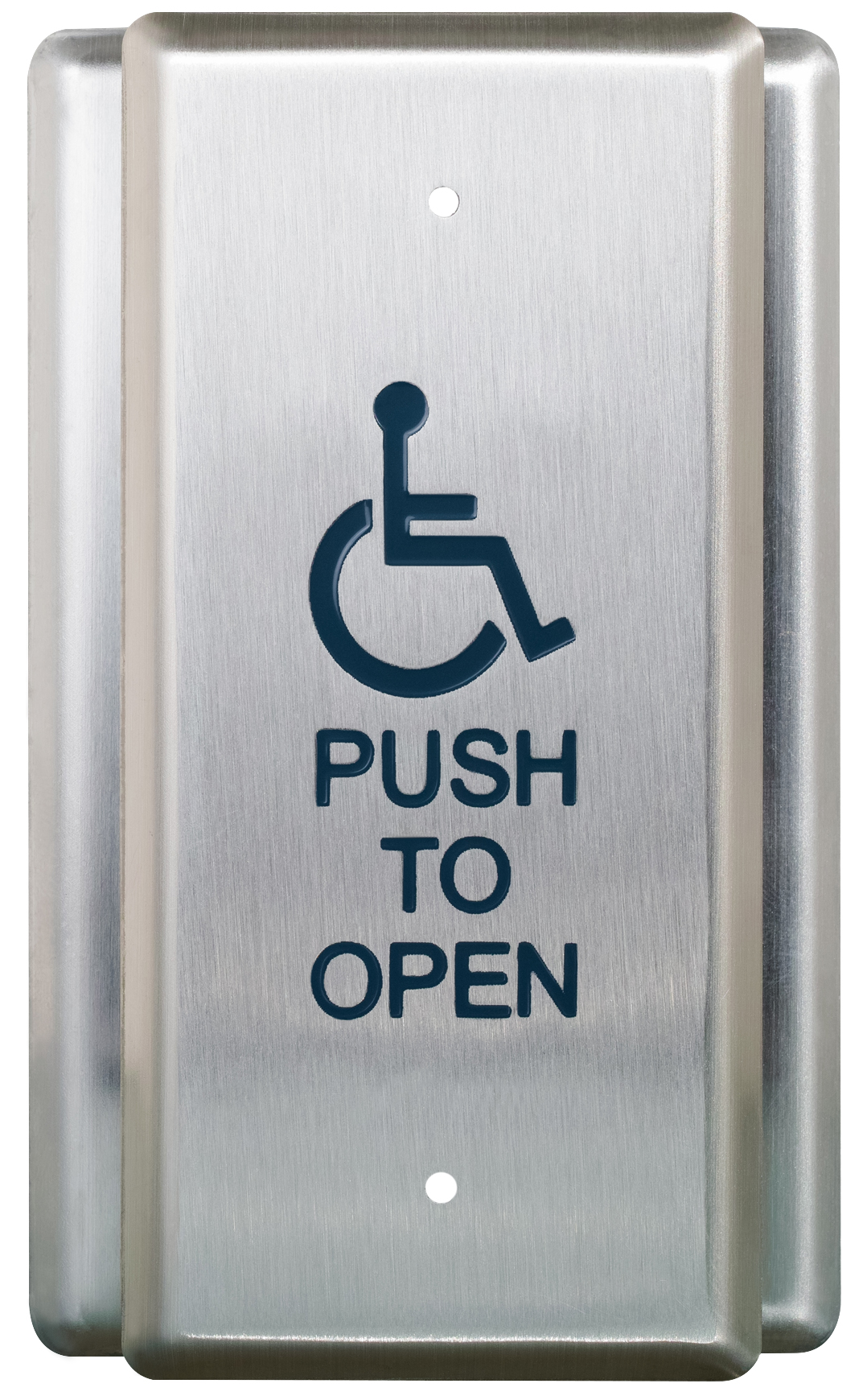

| CM-35/4 à une seule bande, conforme à l’OBC |
|
|
|

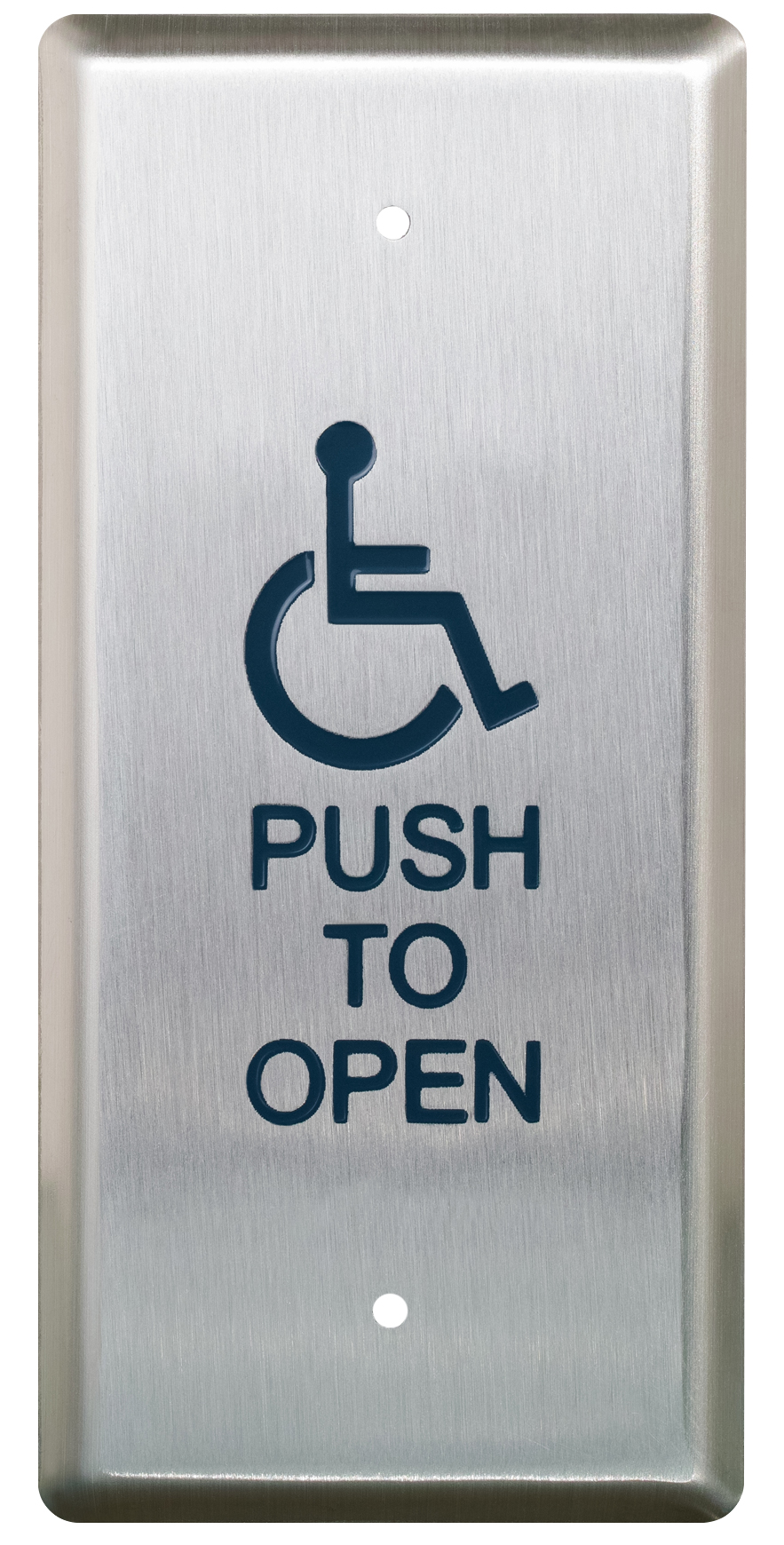

| CM-35N/4 étroit, conforme à l’OBC |
|
|
|
| Billet de blogue | Nouveau symbole d’accessibilité |
|
Modèles concurrentiels..
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
|
|
|
|
CM-25, CM-26CB, CM-35 et les interrupteurs entièrement actifs de la série CM-35N sont des commandes de porte robustes conformes à l'ADA. Les plaques frontales rectangulaires de 2" x 4-1/2" sont en acier inoxydable, en aluminium ou en laiton massif. Le CM-25 est conçu pour être monté directement sur un cadre de porte métallique ou une boîte à surface étroite. Les séries CM-35 et CM-35N répondent aux nouvelles exigences OBC en matière de taille de plaque d'activation et sont conçues pour être montées sur un boîtier simple. Remarque: les interrupteurs à plaque poussoir des séries CM-35 et CM-25 ne sont pas disponibles avec le contact DPDT en option.
Finitions architecturales:
Commutateurs de la série CM-25 avec finition architecturale uniquement disponibles avec /2 et /4 options graphiques. Les commutateurs de la série CM-35 avec finition architecturale sont uniquement disponibles avec les options graphiques /2 et /4 Les commutateurs de la série CM-26CB sont uniquement disponibles avec /1, / Graphiques 2, /A2, /4 ou /A4, en blanc. |
|
|
|
|
|
|
| CM-26CB/4 Étroit |
|
|
|
|
| CM-35/4 à une seule bande, conforme à l’OBC |
|
|
|
|
| CM-35N/4 étroit, conforme à l’OBC |
|
|
|
|
| Billet de blogue | Nouveau symbole d’accessibilité |
|
|
Modèles concurrentiels
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
| |
|
| Caractéristiques |
|
Spécifications |
|
Ressources |
|
|
-
Construction durable en acier inoxydable ou en laiton
-
La conception tout active exige une force d'actionnement minimale
-
Satisfait les exigences de l'ADA
-
Fonctionnement ultra silencieux
-
Éléments graphiques permanents imprimés en creux ou au laser
-
Garantie de 3 ans
-
CM-25, CM-26CB:
L’interrupteur étroit avec plaque d’activation de 1-3/4" de large se monte dans un montant en aluminium ou dans des boîtes de surface
-
CM-35:
Interrupteur à 1 bande avec plaque d’activation étroite de 2 po de large, conforme à l’OBC
-
CM-35N:
Interrupteur étroit avec plaque d’activation de 2 po de large, conforme à la norme OBC
| Type de contact: |
SPST N.O.
|
| Type d'interrupteur: |
Momentané
|
| Capacité des contacts: |
3A à 30Vcc
|
| Température de fonctionnement: |
-40°F à 140°F (-40°C à +60°C)
|
| Fini régulier: |
US32 / C32D
|
| Dimensions: |
|
CM-25,
CM-26CB:
|
4-3/16 » x 1-3/4 » x 1-3/16 »
(113 mm x 44 mm x 30 mm)
|
|
CM-35:
|
4 1/2 po x 2 3/4 po x 1 3/16 po
(114 mm x 70 mm x 30 mm)
|
| |
|
|
Modèles
|
|
Cliquez pour sélectionner les options de configuration pour personnaliser le modèle de commutateur
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
|
|
|
|
Jambage étroit
Cliquez pour agrandir la section
|
|
Coût net
|
|
 |

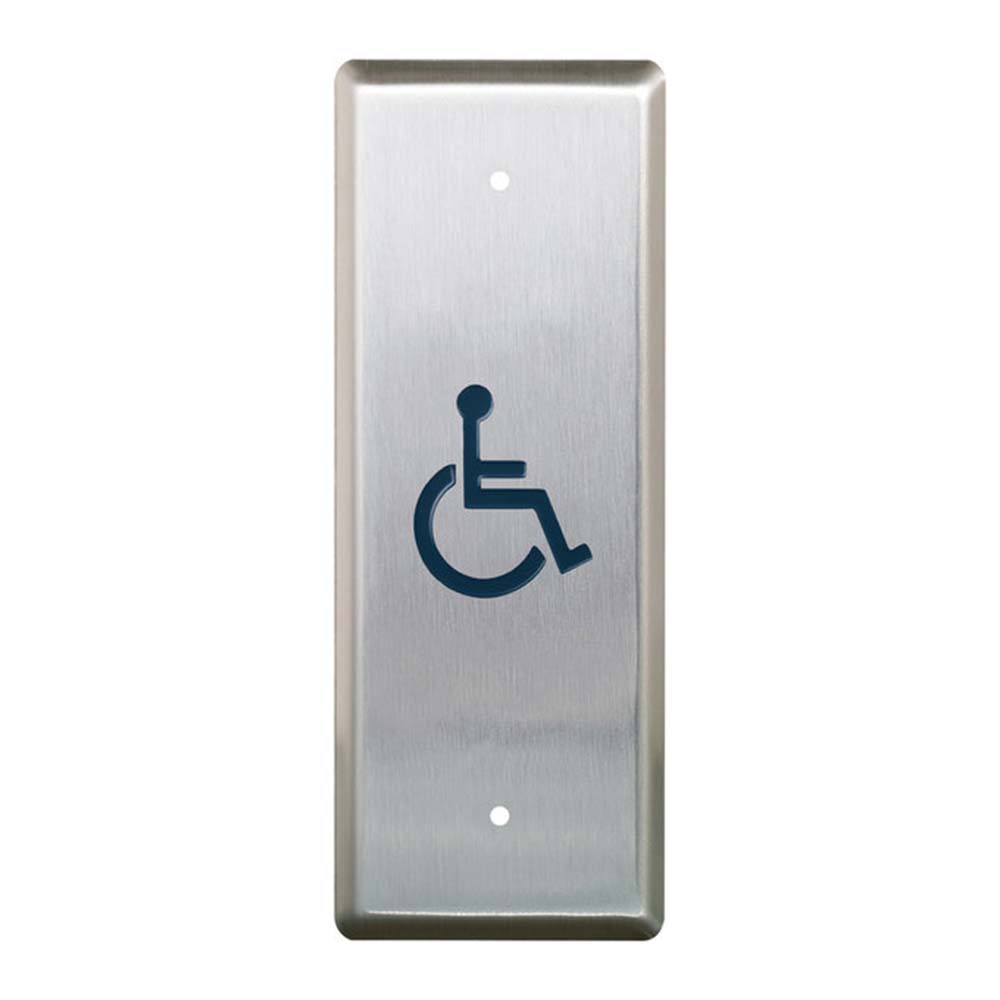

CM-25 |
Plaque à pousser étroite, montage à la verticale 41/2po x 13/4po (114mm x 44mm)
Données EDI et approbations
|
|
Plaque à pousser étroite, montage à la verticale 41/2po x 13/4po (114mm x 44mm)
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.50"L x 6.00"W x 2.25"H
Poids : 0.36lbs.
Pays d’origine : CA
|
|
|

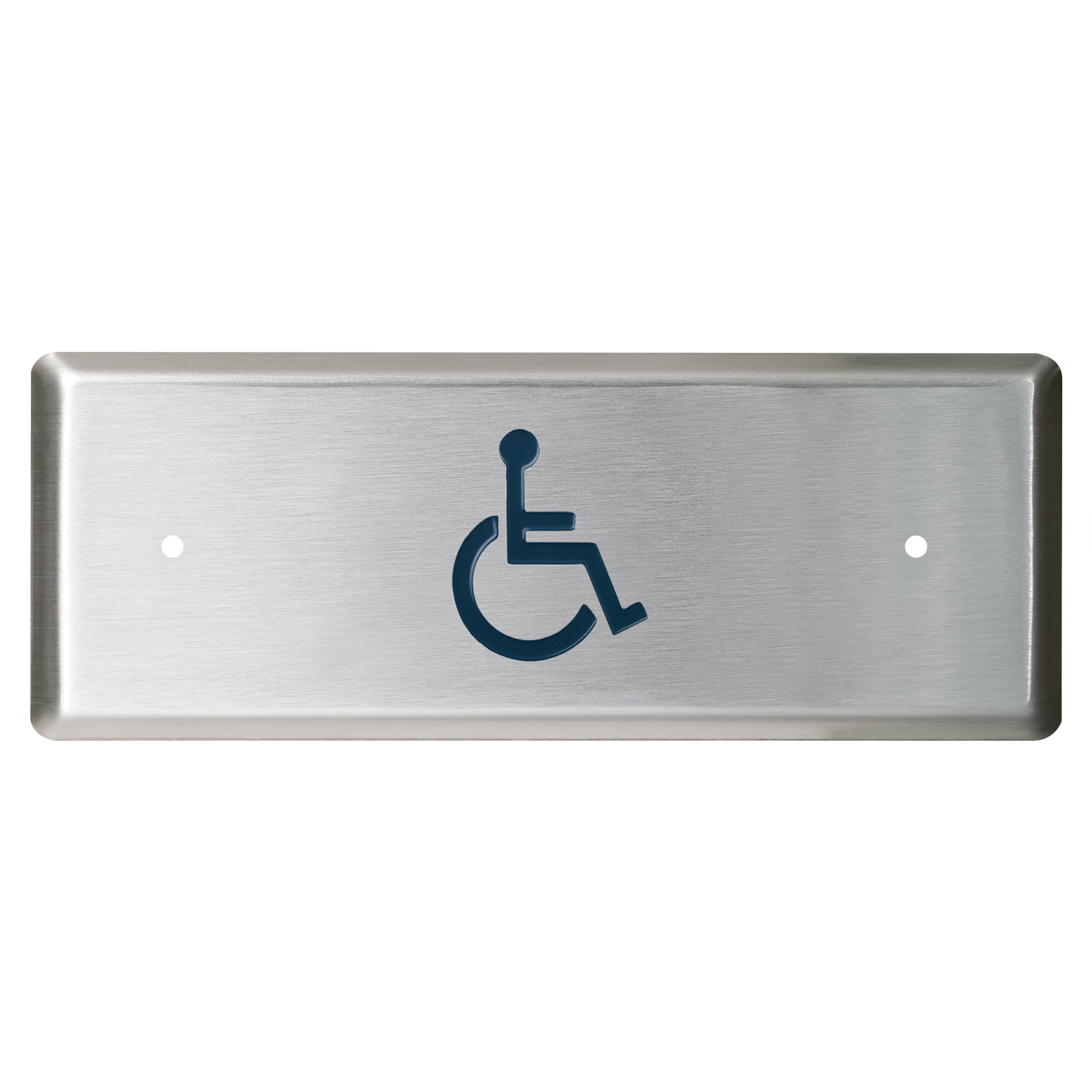

CM-25H |
1-3/4" x 4-1/2" (44mm x 114mm) Interrupteur à plaque à poussoir étroit, montage horizontal. /2 Graphique fauteuil roulant, bleu. Toutes les autres options graphiques en noir uniquement.
Données EDI et approbations
|
|
1-3/4" x 4-1/2" (44mm x 114mm) Interrupteur à plaque à poussoir étroit, montage horizontal. /2 Graphique fauteuil roulant, bleu. Toutes les autres options graphiques en noir uniquement.
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 0.36"L x 3.50"W x 6.00"H
Poids : 2.25lbs.
Pays d’origine : CA
|
| |
|
Jambage bleu étroit
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CM-26CB |
Commutateur sur plaque étroite bleue, dessin en blanc, vis exposées. 4-1/2" x 1-3/4" (114mm x 44mm) Options graphiques : '/2' (fauteuil roulant), '/4' (fauteuil roulant et pousser pour ouvrir), & '/A4' (fauteuil roulant actif et Appuyer pour ouvrir) uniquement. Pas de finitions optionnelles.
Données EDI et approbations
|
|
Commutateur sur plaque étroite bleue, dessin en blanc, vis exposées. 4-1/2" x 1-3/4" (114mm x 44mm) Options graphiques : '/2' (fauteuil roulant), '/4' (fauteuil roulant et pousser pour ouvrir), & '/A4' (fauteuil roulant actif et Appuyer pour ouvrir) uniquement. Pas de finitions optionnelles.
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.5"L x 6.0"W x 2.25"H
Poids : 0.36lbs.
Pays d’origine : CA
|
| |
|
Étroit, conforme au CBO
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CM-35 |
Plaque à pousser à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm), montage à la verticale
Données EDI et approbations
|
|
Plaque à pousser à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm), montage à la verticale
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.50"L x 6.00"W x 2.25"H
Poids : 0.36lbs.
Pays d’origine : CA
|
|
|
CM-35N |
Plaque à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm) avec palastre à montage sur jambage
Données EDI et approbations
|
|
Plaque à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm) avec palastre à montage sur jambage
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.5"L x 6.0"W x 2.5"H
Poids : 0.36lbs.
Pays d’origine : CA
|
| |
|
Étroit (montant), Kinetic(MC) sans fil sans pile
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
|
CM-25HK |
1-3/4" Largeur, interrupteur à plaque poussée étroite, montage horizontal, finition en acier inoxydable brossé
Données EDI et approbations
|
|
1-3/4" Largeur, interrupteur à plaque poussée étroite, montage horizontal, finition en acier inoxydable brossé
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
Pays d’origine : CA
|
|
|
CM-25K |
1-3/4" Largeur, interrupteur à plaque poussée étroite, montage vertical, finition en acier inoxydable brossé
Données EDI et approbations
|
|
1-3/4" Largeur, interrupteur à plaque poussée étroite, montage vertical, finition en acier inoxydable brossé
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.5"L x 6.0"W x 2.25"H
Poids : 0.36lbs.
Pays d’origine : CA
|
|
|
|
CM-26CBK |
1-3/4" Largeur, interrupteur à plaque de poussée étroite, bleu avec graphiques blancs, vis exposées. Options graphiques : '/2', '/4', '/A4' seulement. Pas de finitions optionnelles.
Données EDI et approbations
|
|
1-3/4" Largeur, interrupteur à plaque de poussée étroite, bleu avec graphiques blancs, vis exposées. Options graphiques : '/2', '/4', '/A4' seulement. Pas de finitions optionnelles.
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
Pays d’origine : CA
|
|
|
CM-35K |
Interrupteur à plaque poussée étroite de 2 po de largeur, plaque arrière monobande finition en acier inoxydable brossé
Données EDI et approbations
|
|
Interrupteur à plaque poussée étroite de 2 po de largeur, plaque arrière monobande finition en acier inoxydable brossé
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 5"L x 4"W x 3"H
Poids : 0.85lbs.
Pays d’origine : CA
|
|
|
|
CM-35NK |
Interrupteur à plaque de poussée étroite de 2 po de largeur, montage vertical, finition en acier inoxydable brossé
Données EDI et approbations
|
|
Interrupteur à plaque de poussée étroite de 2 po de largeur, montage vertical, finition en acier inoxydable brossé
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.5"L x 6"W x 2.5"H
Poids : .36lbs.
Pays d’origine : CA
|
| |
|
|
Options et finitions
|
|
|
Cliquez pour agrandir la section
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
|
SÉLECTIONNEZ LES OPTIONS
|
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE CI-DESSUS |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
 |
| OPTIONS GRAPHIQUES DE LA PLAQUE FRONTALE |
 |
| OPTIONS DE FINITION ARCHITECTURALE |
 |
| OPTIONS RéSISTANTES AUX INTEMPéRIES |
|
| Options d'éléments graphiques pour plaque |
|
Coût net |
|
|
CM-xxx/1 |
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
|
|
|
|
CM-xxx/2 |
Symbole «FAUTEUIL ROULANT», dessin en bleu Ajouter /2 au modèle #
|
Symbole «FAUTEUIL ROULANT», dessin en bleu Ajouter /2 au modèle #
|
|
|
|
|
CM-xxx/A2 |
Symbole 'FAUTEUIL ROULANT ACTIF', noir
|
Symbole 'FAUTEUIL ROULANT ACTIF', noir
|
|
|
|
|
CM-xxx/2AL |
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
|
|
|
|
CM-xxx/2AR |
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
|
|
|
|
CM-xxx/3 |
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
|
|
|
|
CM-xxx/3F |
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
|
|
|
|
CM-xxx/4 |
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
|
|
|
|
CM-xxx/4AL |
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
|
|
|
|
CM-xxx/4AR |
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
|
|
|
|
CM-xxx/A4 |
Symbole « FAUTEUIL ROULANT ACTIF » et texte « Appuyer pour ouvrir », bleu
|
Symbole « FAUTEUIL ROULANT ACTIF » et texte « Appuyer pour ouvrir », bleu
|
|
|
|
|
CM-xxx/4F |
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR' Graphiques bleus CM-25, graphiques noirs CM-35, ajouter / 4F au modèle #
|
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR' Graphiques bleus CM-25, graphiques noirs CM-35, ajouter / 4F au modèle #
|
|
|
|
|
CM-xxx/8 |
'PUSH TO LOCK', texte noir Ajouter /8 au modèle #
|
'PUSH TO LOCK', texte noir Ajouter /8 au modèle #
|
|
|
|
|
CM-xxx/8B |
«SYMBOLE DE SERRURE» et «POUSSEZ POUR VERROUILLER», dessin en rouge Ajouter /8B au modèle #
|
«SYMBOLE DE SERRURE» et «POUSSEZ POUR VERROUILLER», dessin en rouge Ajouter /8B au modèle #
|
|
|
| Finis architecturaux |
|
Coût net |
|
|
CM-xxx-SB |
Ajouter «SB» au numéro de produit pour une finition en laiton satiné (US4 / 606). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
Ajouter «SB» au numéro de produit pour une finition en laiton satiné (US4 / 606). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
|
|
|
|
CM-xxx-OB |
Ajouter «OB» au numéro de produit pour la finition bronze frotté à l'huile (US10B / 613). Options graphiques limitées, série CM-25 : /1 vierge, /2 (fauteuil roulant), /3 texte Push to Open) /4 (fauteuil roulant avec texte Push to Open). Série CM-35 :
|
Ajouter «OB» au numéro de produit pour la finition bronze frotté à l'huile (US10B / 613). Options graphiques limitées, série CM-25 : /1 vierge, /2 (fauteuil roulant), /3 texte Push to Open) /4 (fauteuil roulant avec texte Push to Open). Série CM-35 :
|
|
|
|
|
CM-xxx-PB |
Ajouter 'PB' au numéro de produit pour le laiton poli (US3 / 605). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
Ajouter 'PB' au numéro de produit pour le laiton poli (US3 / 605). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
|
|
|
|
CM-xxx-AB |
Ajouter 'AB' au numéro de produit pour une finition laiton antique (US5 / 609). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
Ajouter 'AB' au numéro de produit pour une finition laiton antique (US5 / 609). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
|
|
| Options imperméables |
|
Coût net |
|
|
|
CM-xxx-WT |
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
|
|
|
|
|
|
Poids et dimensions de l’emballage:
|
|
|
Compatible Mounting Boxes
|
|
|
Cliquez pour agrandir la section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Boîtes de montage et accessoires: Étroit/jambage |
|
Coût net |
|
CM-23
Boîte de surface, profondeur standard Polymère noir résistant aux flammes et aux chocs (ABS) 1-3/4"L x 4-5/8"H x 1-1/4"P
|
Boîte de surface, profondeur standard Polymère noir résistant aux flammes et aux chocs (ABS) 1-3/4"L x 4-5/8"H x 1-1/4"P
|
|
|
|
CM-23D
Surface Box, Deep - Pour le sans fil. Polymère noir résistant aux flammes et aux chocs (ABS) 1-3/4"W x 4-5/8"HX 1-1/2"D. Non compatible avec les interrupteurs sans contact sans fil SureWave(tm) (y compris CM-331/ 332 avec module enfichable CM-TX99 ou CM-336).
|
Surface Box, Deep - Pour le sans fil. Polymère noir résistant aux flammes et aux chocs (ABS) 1-3/4"W x 4-5/8"HX 1-1/2"D. Non compatible avec les interrupteurs sans contact sans fil SureWave(tm) (y compris CM-331/ 332 avec module enfichable CM-TX99 ou CM-336).
|
|
|
| Boîtes de montage et accessoires: À commande unique |
|
Coût net |
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double ABS noir résistant aux flammes et aux chocs, 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard. Paroi double ABS noir résistant aux flammes et aux chocs, 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
CM-34AL
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
CM-34D
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant 2-3/4"L x 4-1/2"H x 3"P
|
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant 2-3/4"L x 4-1/2"H x 3"P
|
|
|
|
|
CM-120G
Joint de caoutchouc pour plaque à commande unique en acier inoxydable
|
Joint de caoutchouc pour plaque à commande unique en acier inoxydable
|
|
|
|
|
Lazerpoint RF
Ce produit a été conçu pour une utilisation avec le système sans fil le plus fiable et facile à installer de l'industrie!
|
|
|
