Modèles concurrentiels
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
HES
|
1500C
|
CX-ED1689L-4
|
|
|
1600CS
|
CX-ED1799L-8
|
|
Trine
|
4100
|
CX-ED1689L-4
|
| |
|
|
Modèles compatibles
|
|
|
|
Cette série de produits fonctionne généralement avec le(s) modèle(s) compatible(s) suivant(s) :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
HES
|
1500C
|
CX-ED1689L-4
|
|
|
1600CS
|
CX-ED1799L-8
|
|
Trine
|
4100
|
CX-ED1689L-4
|
| |
|
| Caractéristiques |
|
Spécifications |
|
Ressources |
|
Vidéos |
|
|
-
Serrures complètes à mortaise et serrures complètes cylindriques
-
Sélectionnable à sécurité intégrée / à sécurité intégrée
-
12/24 V c.a./c.c. au choix
-
ou 2 interrupteurs de surveillance de loquet et de pêne dormant
-
Interrupteur magnétique de position de porte
-
Moniteur de puissance de frappe
-
Connecteurs à adaptation simple
-
Garantie de 5 ans
-
CX-ED1689L:
Une gamme d'ensembles de gâches et de plastrons pour pênes demi-tour et pênes dormants
-
CX-ED1689L-4:
L’ensemble de gâche à profil bas avec surveillance du loquet comprend 4 plaques frontales pour les pênes de verrouillage
-
CX-ED1799L:
Gâche à double moniteur, avec surveillance du loquet
-
CX-ED1799L-8:
L’ensemble de gâche à double moniteur avec surveillance du loquet comprend 8 plaques frontales pour les pênes de verrouillage et les pênes dormants
| Tension: |
12/24 V c.a./c.c.
|
| Appel de courant: |
300mA @ 12V AC/DC
150mA @ 24V AC/DC
|
| Résistance statique: |
1500 lb
|
| Résistance dynamique: |
70 pi-lb
|
| Endurance: |
1 500 000 cycles (testé en usine)
250 000 cycles (vérifié UL)
|
| Mode: |
Sécurité intégrée / sécurité intégrée sélectionnable sur le terrain
|
| Opération: |
AC-Buzz, DC-Silencieux
|
| Service: |
Continu
|
| État du moniteur de verrouillage: |
2 x SPST, 100mA @ 24V DC, résistif
|
| État du moniteur de grève: |
SPDT, 100mA @ 24V DC, résistif
|
| Dimensions: |
|
CX-ED1689L:
|
4-7/8''H x 1-5/8''L x 1-3/8''P
(124 mm x 41 mm x 36 mm)
|
|
CX-ED1799L-8:
|
4-7/8''H x 1-5/8''L x 1-21/32''P
(124 mm x 41 mm x 42 mm)
|
| |
CX-ED1689L et CX-ED1799L 5 choses que vous devez savoir
CX-ED1799L Vidéo d’installation des frappes à mortaise
|
|
|
Frappez avec les ensembles de plaques frontales
Cliquez pour agrandir la section
|
|
Coût net
|
|
 |
CX-ED1689L-4 |

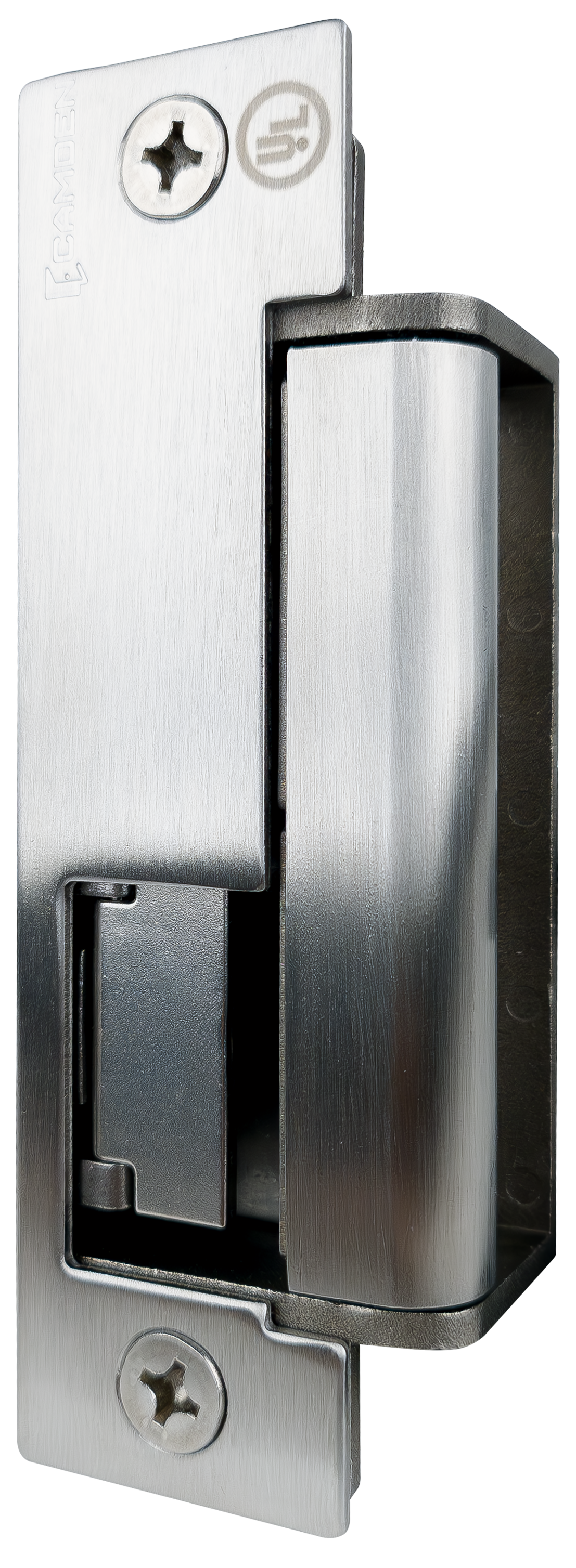

Le corps de gâche à profil bas avec (1) interrupteur de moniteur de verrouillage est livré avec 4 plaques frontales pour les pênes de verrouillage, indice de résistance au feu de 3 heures. Comprend : CX-EMP100, CX-EMP200, CX-EMP300, CX-EMP400
Données EDI et approbations
|
|
Le corps de gâche à profil bas avec (1) interrupteur de moniteur de verrouillage est livré avec 4 plaques frontales pour les pênes de verrouillage, indice de résistance au feu de 3 heures. Comprend : CX-EMP100, CX-EMP200, CX-EMP300, CX-EMP400
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 10.5"L x 3.25"W x 2.25"H
Poids : 1.9lbs.
CUP : 670454219626
Pays d’origine : CN
|
|
|
CX-ED1799L-8 |

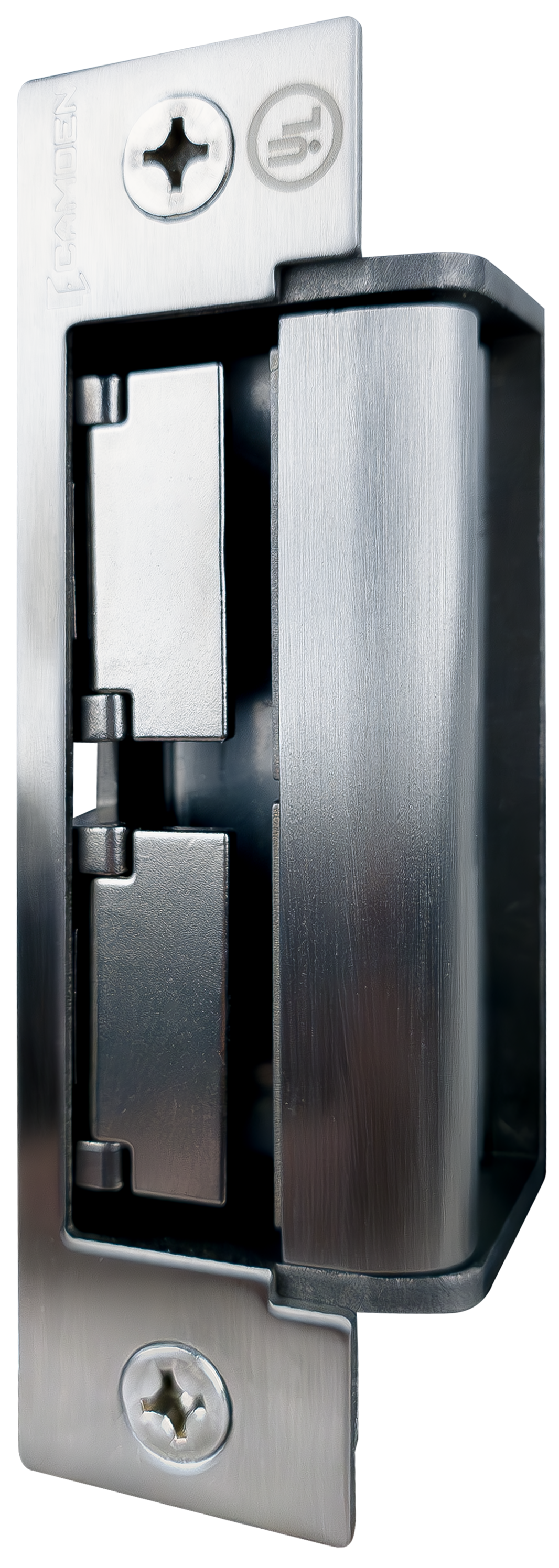

Le corps de frappe à double moniteur avec (2) interrupteurs de moniteur est livré avec 8 plaques frontales, une capacité de résistance au feu de 3 heures. Comprend : CX-EMP100, CX-EMP200, CX-EMP300, CX-EMP400, CX-EMP110, CX-EMP210, CX-EMP310, CX-EMP410
Données EDI et approbations
|
|
Le corps de frappe à double moniteur avec (2) interrupteurs de moniteur est livré avec 8 plaques frontales, une capacité de résistance au feu de 3 heures. Comprend : CX-EMP100, CX-EMP200, CX-EMP300, CX-EMP400, CX-EMP110, CX-EMP210, CX-EMP310, CX-EMP410
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 10.5"L x 3.25"W x 2.25"H
Poids : 1.9lbs.
CUP : 670454219633
Pays d’origine : CN
|
| |
|
Corps de frappe seulement
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CX-ED1689L |

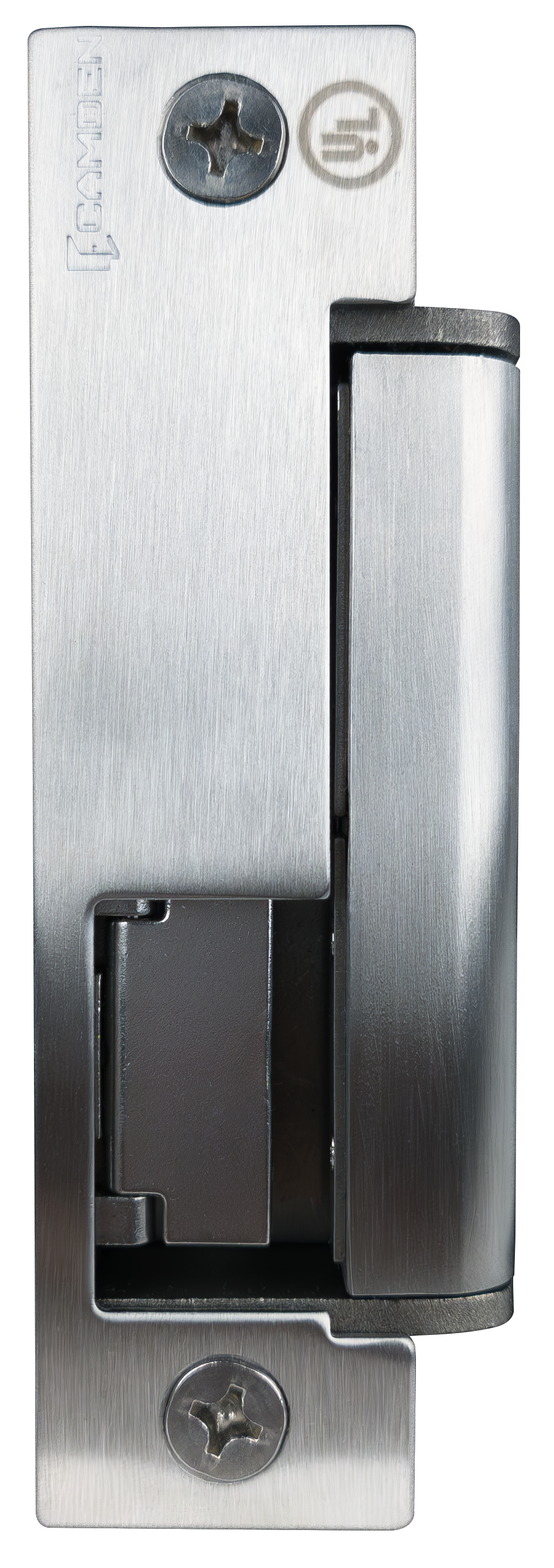

Corps de gâche à profil bas avec (1) interrupteur de moniteur à verrouillage Corps à profil bas à mortaise seulement, résistance au feu de 3 heures.
Données EDI et approbations
|
|
Corps de gâche à profil bas avec (1) interrupteur de moniteur à verrouillage Corps à profil bas à mortaise seulement, résistance au feu de 3 heures.
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 10.5"L x 3.25"W x 2.25"H
Poids : 1.9lbs.
CUP : 670454219602
Pays d’origine : CN
|
|
|
CX-ED1799L |

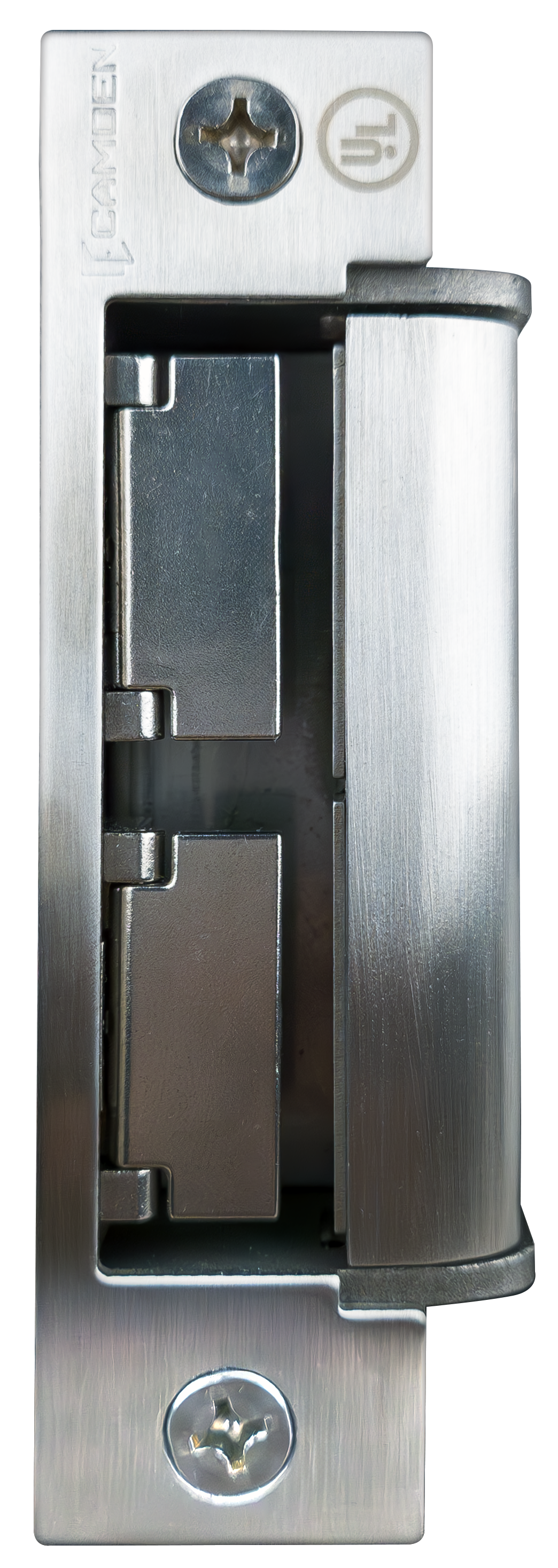

Corps de gâche à double moniteur avec (2) interrupteurs de moniteur Corps de frappe à mortaise seulement, 3 heures de résistance au feu.
Données EDI et approbations
|
|
Corps de gâche à double moniteur avec (2) interrupteurs de moniteur Corps de frappe à mortaise seulement, 3 heures de résistance au feu.
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 10.5"L x 3.25"W x 2.25"H
Poids : 1.9lbs.
CUP : 670454219619
Pays d’origine : CN
|
| |
|
|
|

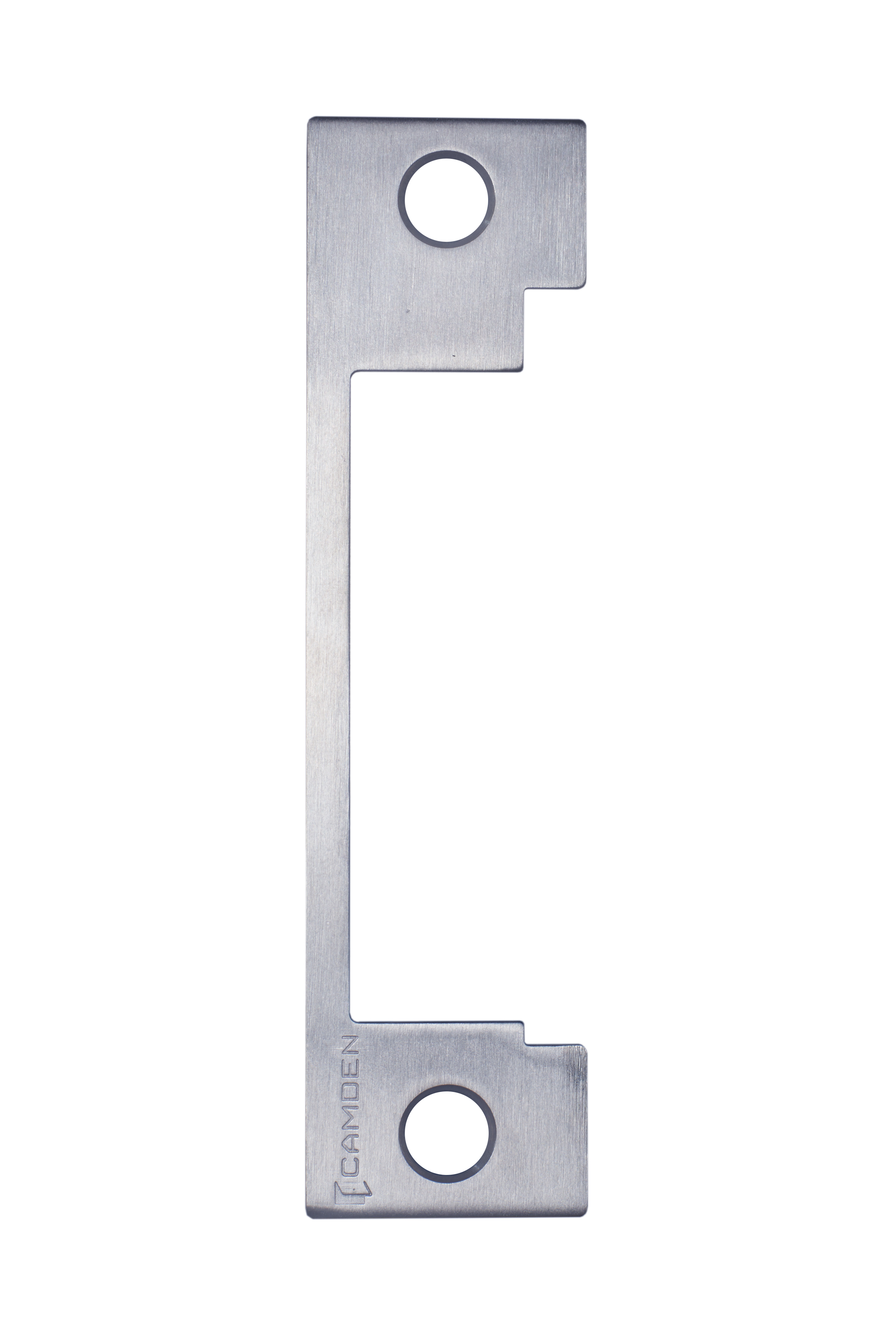

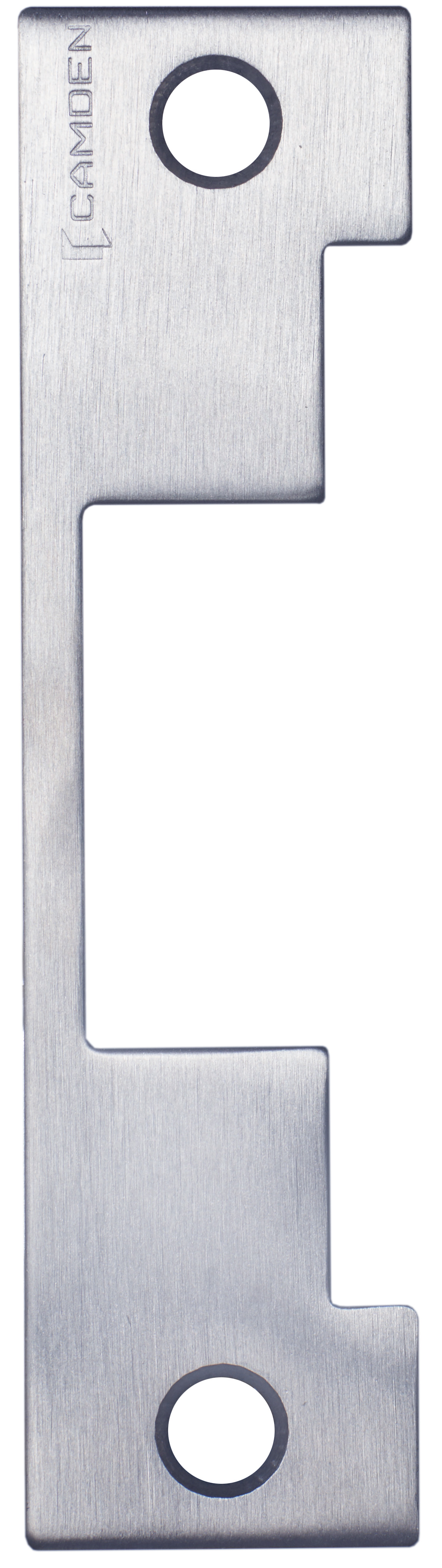

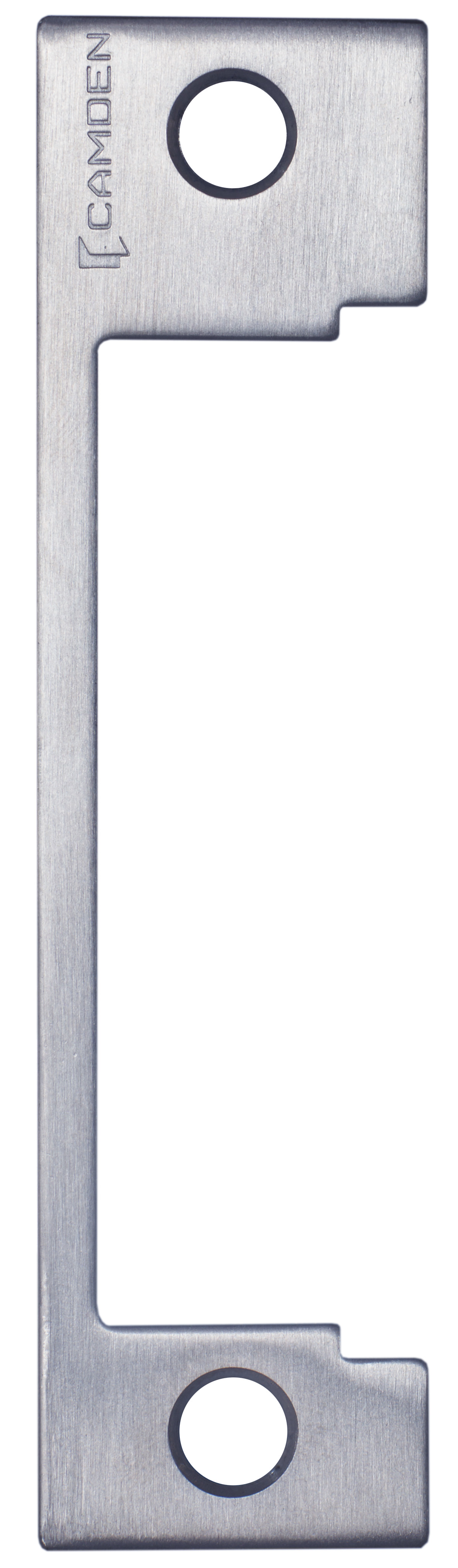

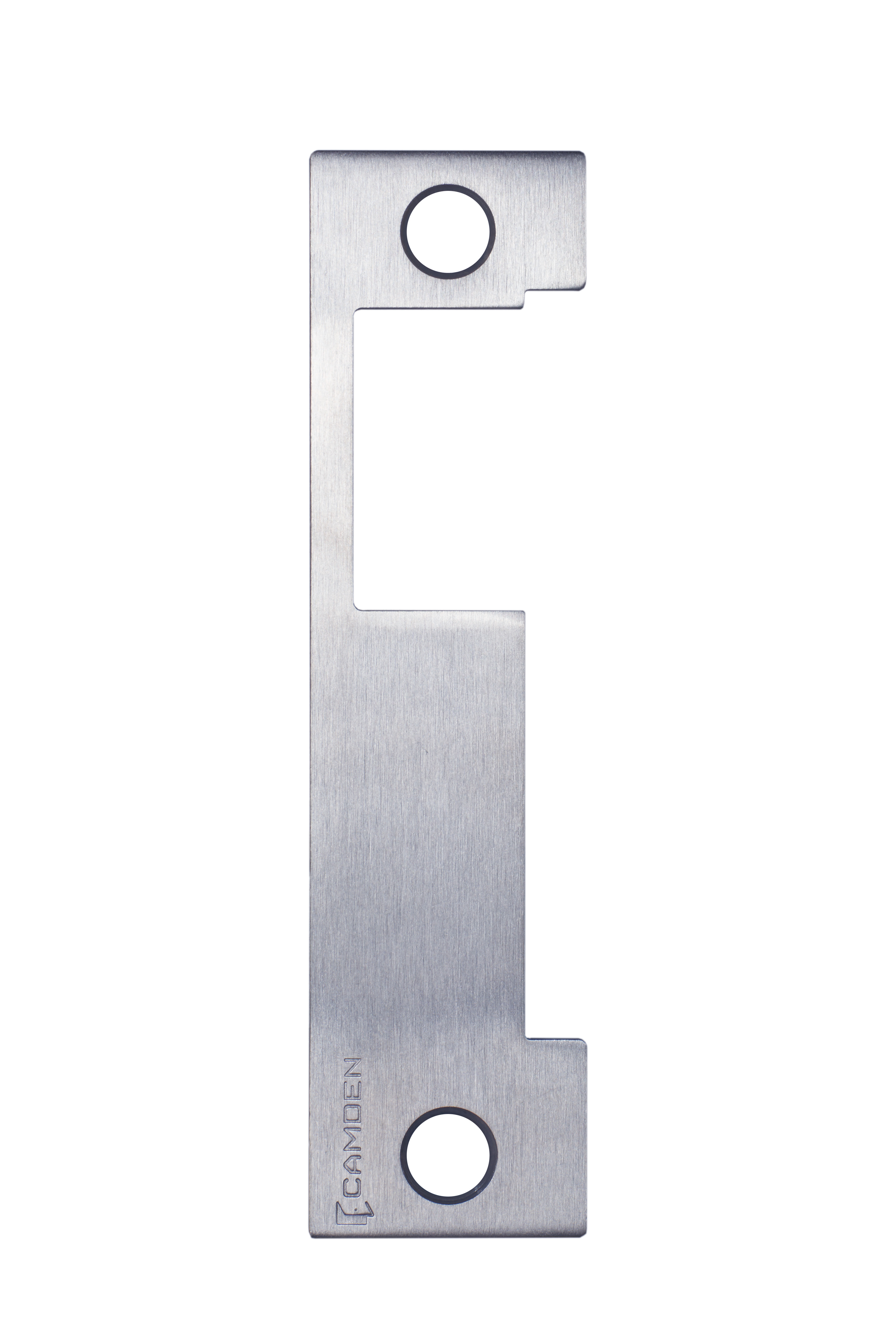

Cadre de porte en métal Plaques frontales en acier inoxydable
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CX-EMP-100 |
Cadre de porte en métal carré 'ANSI', applications de ligne centrale. Compatible avec toutes les serrures cylindriques
Données EDI et approbations
|
|
Cadre de porte en métal carré 'ANSI', applications de ligne centrale. Compatible avec toutes les serrures cylindriques
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
CX-EMP-110 |
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Marks, Omnia, PDQ, Arrow, Accurate
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Marks, Omnia, PDQ, Arrow, Accurate
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
CX-EMP-200 |
Cadre de porte carré en métal 'ANSI', loquet dormant positionné au-dessus du verrou. Compatible avec les serrures Baldwin, PDQ, Marks
Données EDI et approbations
|
|
Cadre de porte carré en métal 'ANSI', loquet dormant positionné au-dessus du verrou. Compatible avec les serrures Baldwin, PDQ, Marks
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
CX-EMP-210 |
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Best-45/47, Falcon, Sargent-7800/ 8200/ 9200
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Best-45/47, Falcon, Sargent-7800/ 8200/ 9200
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
CX-EMP-300 |
Cadre en métal carré 'ANSI', loquet dormant placé au-dessus du loquet. Compatible avec les serrures Sargent-8100/7700, Schlage, Yale 8700
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', loquet dormant placé au-dessus du loquet. Compatible avec les serrures Sargent-8100/7700, Schlage, Yale 8700
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
CX-EMP-310 |
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Sargent-7700/8100, Yale 8700
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Sargent-7700/8100, Yale 8700
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-400 |
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Falcon, Sargent/7800
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Falcon, Sargent/7800
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|

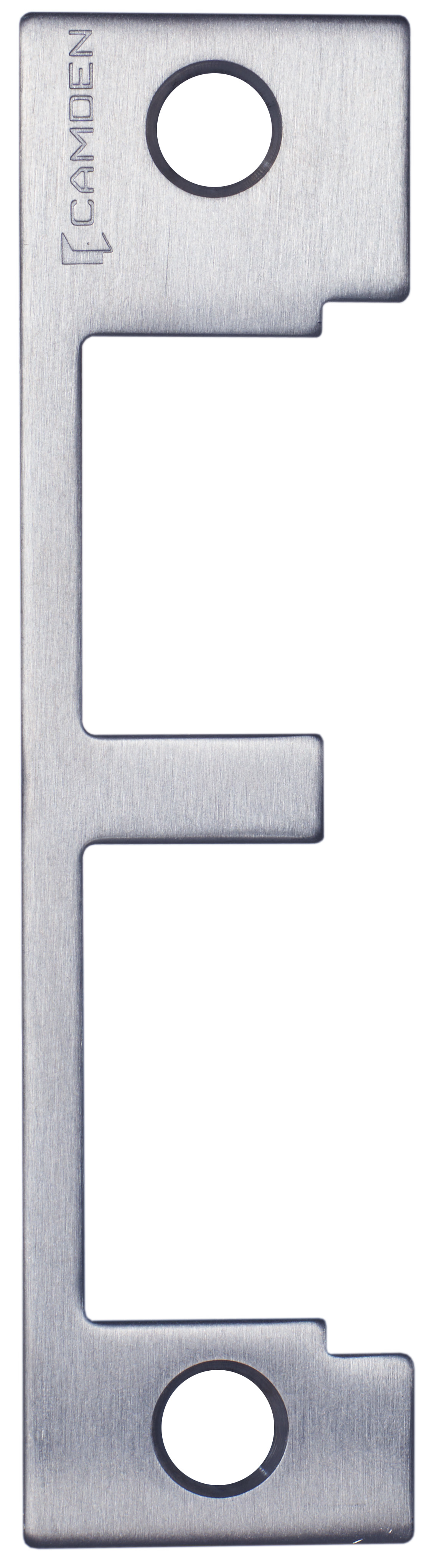

CX-EMP-410 |
Cadre en métal carré 'ANSI', utilisé pour pêne dormant de 1 po et sans loquet. Compatible avec les serrures Marks, Baldwin, Arrow, PDQ, Omnia
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', utilisé pour pêne dormant de 1 po et sans loquet. Compatible avec les serrures Marks, Baldwin, Arrow, PDQ, Omnia
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
| |
|
Cadre de porte en bois Plaques frontales en acier inoxydable
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CX-EMP-100W |
Cadres en bois, pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Marks, Omnia, PDQ, Arrow, Accurate
Données EDI et approbations
|
|
Cadres en bois, pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Marks, Omnia, PDQ, Arrow, Accurate
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
CX-EMP-110W |
Cadres en bois, applications de ligne centrale. Compatible avec toutes les serrures cylindriques
Données EDI et approbations
|
|
Cadres en bois, applications de ligne centrale. Compatible avec toutes les serrures cylindriques
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|

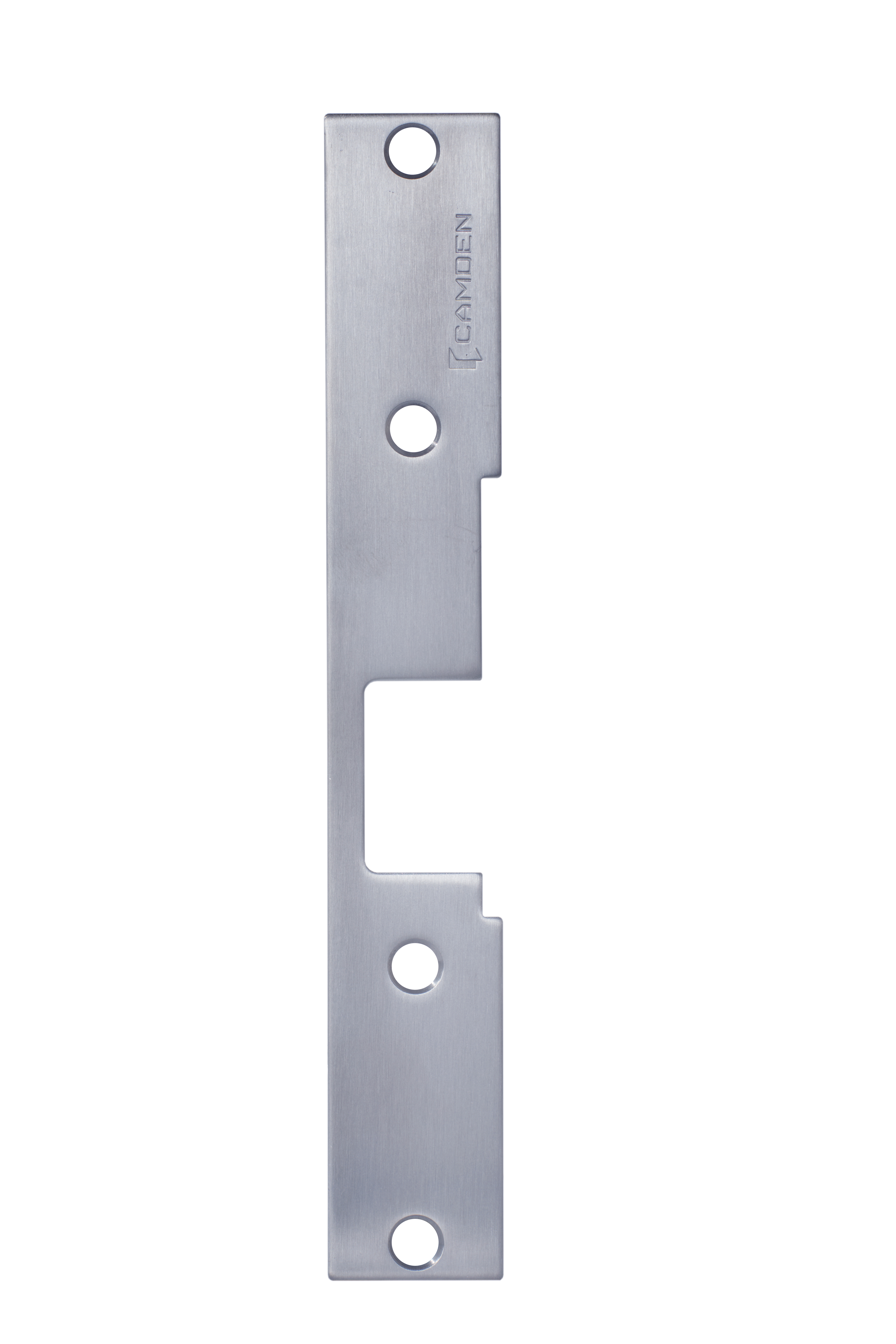

CX-EMP-400W |
Cadres en bois, loquet mort placé au-dessus du verrou. Compatible avec toutes les serrures cylindriques
Données EDI et approbations
|
|
Cadres en bois, loquet mort placé au-dessus du verrou. Compatible avec toutes les serrures cylindriques
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
| |
|
Cadre de porte en métal entièrement noir
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
|
CX-EMP-100-BK |
Cadre de porte en métal carré 'ANSI', applications de ligne centrale. Compatible avec toutes les serrures cylindriques
Données EDI et approbations
|
|
Cadre de porte en métal carré 'ANSI', applications de ligne centrale. Compatible avec toutes les serrures cylindriques
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-110-BK |
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Marks, Omnia, PDQ, Arrow, Accurate
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Marks, Omnia, PDQ, Arrow, Accurate
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-200-BK |
Cadre de porte carré en métal 'ANSI', loquet dormant positionné au-dessus du verrou. Compatible avec les serrures Baldwin, PDQ, Marks
Données EDI et approbations
|
|
Cadre de porte carré en métal 'ANSI', loquet dormant positionné au-dessus du verrou. Compatible avec les serrures Baldwin, PDQ, Marks
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-210-BK |
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Best-45/47, Falcon, Sargent-7800/ 8200/ 9200
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Best-45/47, Falcon, Sargent-7800/ 8200/ 9200
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-300-BK |
Cadre en métal carré 'ANSI', loquet dormant placé au-dessus du loquet. Compatible avec les serrures Sargent-8100/7700, Schlage, Yale 8700
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', loquet dormant placé au-dessus du loquet. Compatible avec les serrures Sargent-8100/7700, Schlage, Yale 8700
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-310-BK |
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Sargent-7700/8100, Yale 8700
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', pêne dormant utilisé pour la fonction de verrouillage de nuit seulement. Compatible avec les serrures Sargent-7700/8100, Yale 8700
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-400-BK |
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Falcon, Sargent/7800
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', loquet dormant placé sous le verrou. Compatible avec les serrures Corbin Russwin, Falcon, Sargent/7800
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
|
|
|
CX-EMP-410-BK |
Cadre en métal carré 'ANSI', utilisé pour pêne dormant de 1 po et sans loquet. Compatible avec les serrures Marks, Baldwin, Arrow, PDQ, Omnia
Données EDI et approbations
|
|
Cadre en métal carré 'ANSI', utilisé pour pêne dormant de 1 po et sans loquet. Compatible avec les serrures Marks, Baldwin, Arrow, PDQ, Omnia
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
|
| |
|
|
|

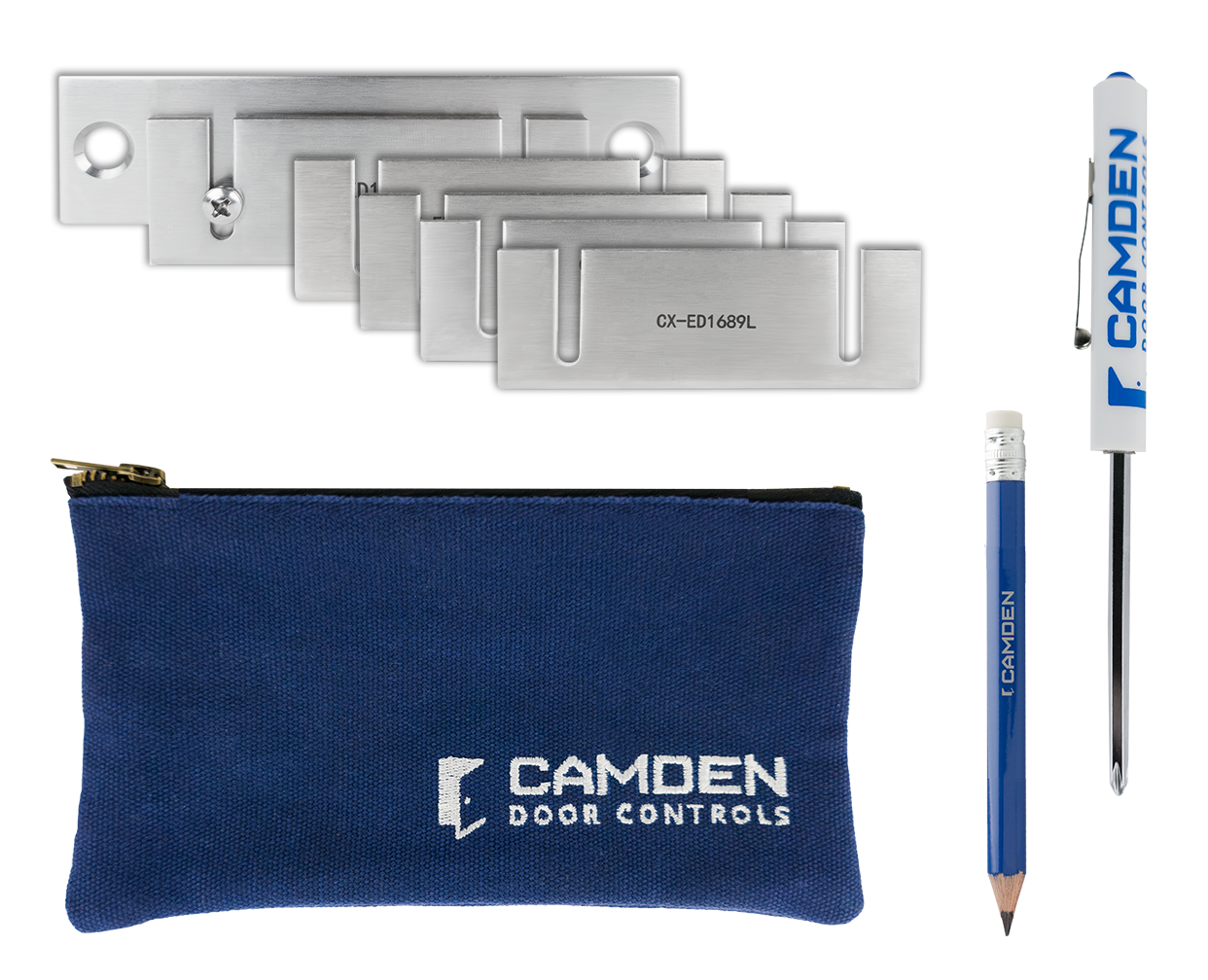

Trousse de gabarit de marquage de frappe
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CX-STR-TMPKIT |
Kit de gabarit de marquage de gâche électrique 5 gabarits en métal robustes pour une installation de gâche avec un crayon de marquage, un tournevis
Données EDI et approbations
|
|
Kit de gabarit de marquage de gâche électrique 5 gabarits en métal robustes pour une installation de gâche avec un crayon de marquage, un tournevis
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 8"L x 4.5"W x 1.5"H
Poids : .85lbs.
CUP : 670454222039
Pays d’origine : TW
|
| |
|
