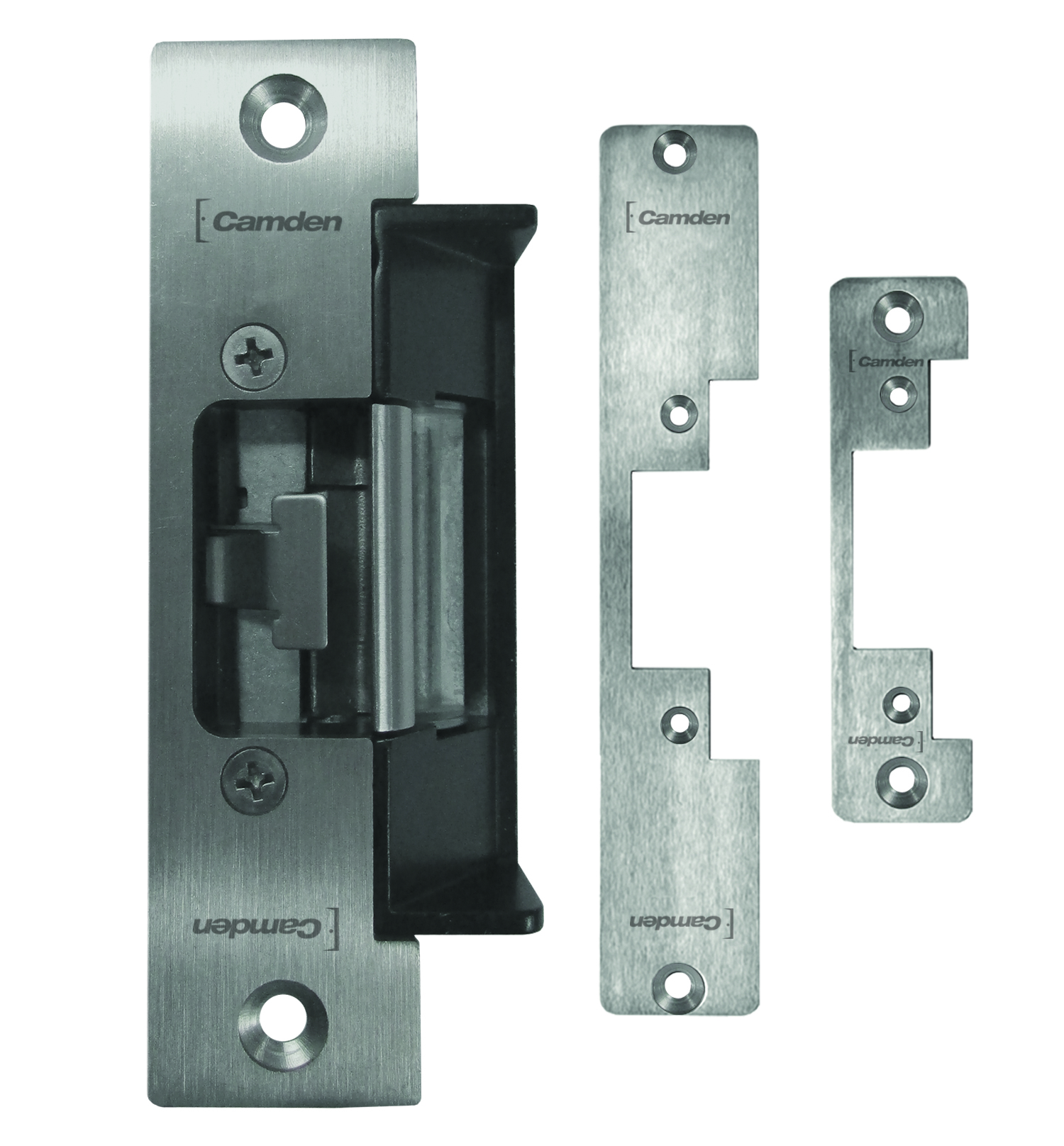

| CX-ED1079 avec 3 plaques frontales (CX-ESP1B, CX-ESP3B et CX-ESP4B) |
CX-ED1079 avec 3 plaques frontales (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|

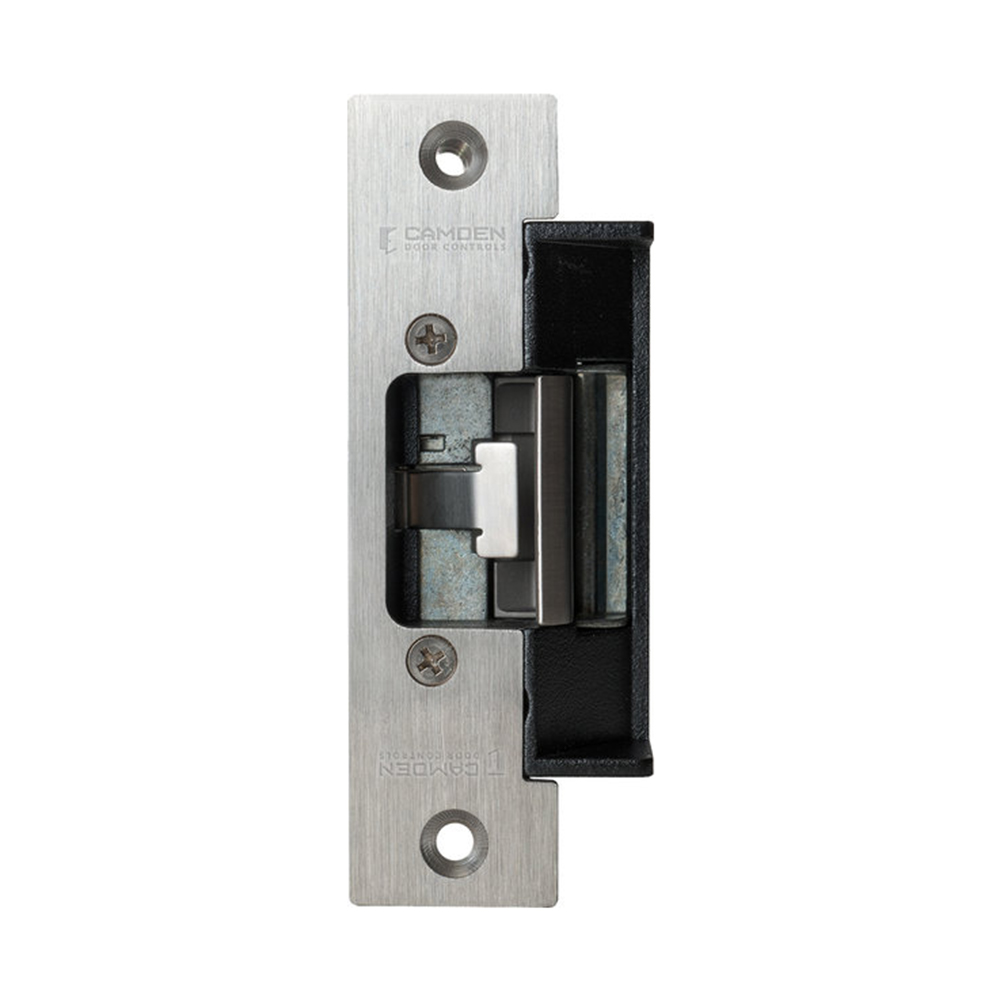

Les gâches CX-ED1079 (faible profil, pour projection du loquet de 5/8 po) et le CX-ED1079D (profondeur normale, pour projection du loquet de 3/4 po) de classe 1 ANSI «universelle» offrent un fonctionnement universel avec mode réglable 12/24V CA/CC et ouverture/fermeture en cas de panne de courant ainsi qu'un réglage horizontal du châssis ou de la plaquette. Les deux modèles ont des contrôles optionnels de loquet. |
|
|
|
|
|
CX-ED1079 Installation Video
|
[ X ] |
|
|
|
|
| CX-ED1079 Vidéo d’installation |
|
|
|
| Présentation de l’aperçu de la gamme de produits |
|
|
Modèles concurrentiels
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Dormakaba (RCI)
|
L65U
|
CX-ED1079
|
|
|
S65U
|
CX-ED1079D
|
|
HES
|
5000
|
CX-ED1079
|
|
|
5200
|
CX-ED1079D
|
|
Locknetics
|
CS-750
|
CX-ED1079D
|
|
|
CS450-LBM-32D
|
CX-ED1079
|
|
Trine
|
4200
|
CX-ED1079D
|
|
Von Duprin
|
4200
|
CX-ED1079
|
| |
|
| Caractéristiques |
|
Spécifications |
|
Ressources |
|
Vidéos |
|
|
-
Grève ANSI de grade 1
-
Entrée de verrou sur l'axe pour serrures complètes cylindriques et à mortaise
-
12/24 V c.a./c.c. au choix
-
Opération de sécurité intégrée/sécurisée sélectionnable
-
Adaptabilité à l'horizontale pour plaque/corps de gâche
-
3 plaques en acier inoxydable incluses : carrée ANSI, pour porte métallique creuse et pour cadre de porte en bois
-
Fonctionnement continu
-
Universel main droite et gauche
-
Garantie de 5 ans
-
CX-ED1079:
CX-ED1079, profil faible. Projection du loquet de 1/2po à 5/8po (course)
-
CX-ED1079L:
Gâche à profil bas avec surveillance du loquet
-
CX-ED1079D:
CX-ED1079D, profondeur normale. Projection du loquet de 5/8po à 3/4po (course)
-
CX-ED1079DL:
Gâche de profondeur standard avec surveillance du loquet
| Tension: |
12/24 V c.a./c.c.
|
| Appel de courant: |
260 mA @ 12 VDC
150 mA @ 24 VDC
|
| Résistance statique: |
1500 lb
|
| Résistance dynamique: |
70 pi-lb
|
| Endurance: |
1 000 000 cycles (testé en usine), 250 000 cycles (vérification UL)
|
| Mode: |
Sécurité intégrée sélectionnable
Échec sécurisé
|
| Opération: |
AC - Buzz
DC- Silencieux
|
| Service: |
Continu
|
| Contrôleur de verrou: |
Oui
|
| Dimensions: |
|
CX-ED1079:
|
3-3/8 po H x 1-3/4 po L x 1-7/32 po P
(86 mm x 44 mm x 31 mm)
|
|
CX-ED1079D:
|
3-3/8 po H x 1-3/4 po L x 1-3/8 po P
(86 mm x 44 mm x 35 mm)
|
| |
CX-ED1079 - Vidéo d’installation de la gâche électrique ANSI
|
|
|
|
Modèle
Cliquez pour agrandir la section
|
Descriptif |
|
|
Coût net
|
|
 |

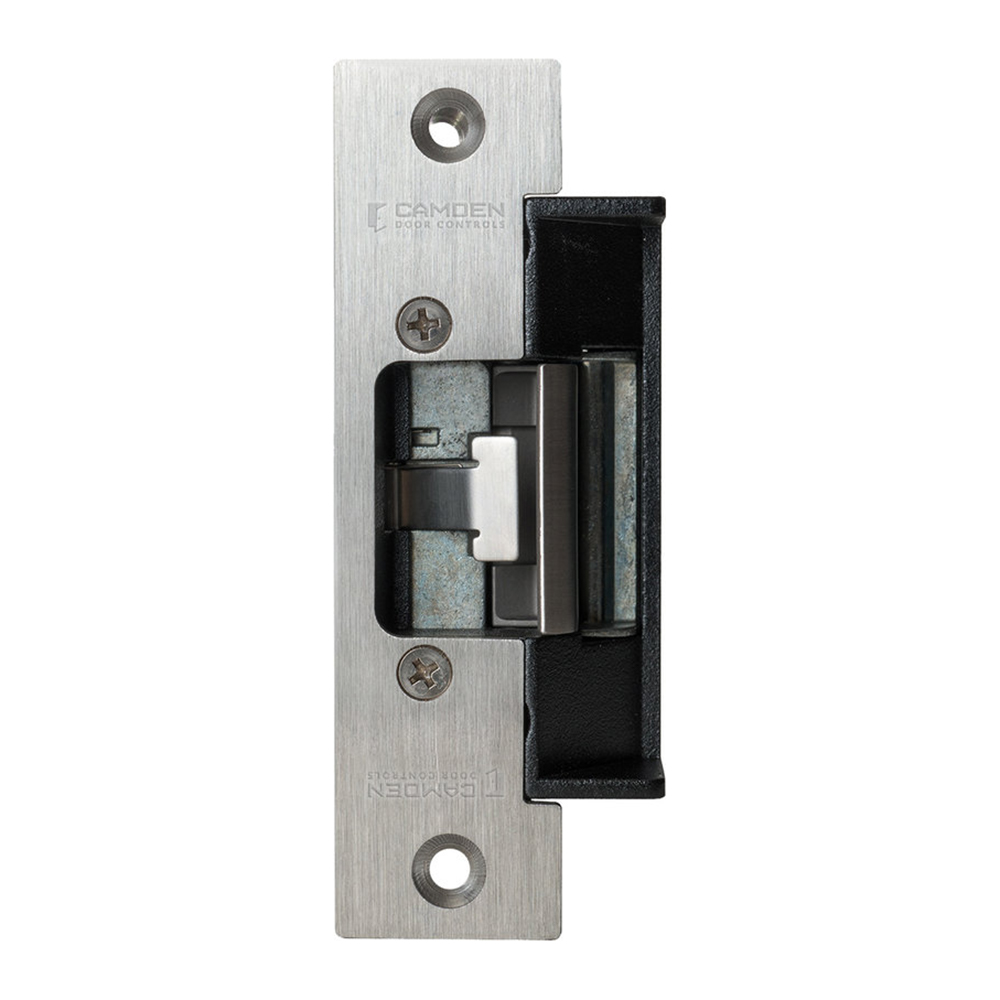

CX-ED1079 |
Gâche électrique «universelle» à faible épaisseur de classe 1, gâche «universelle», course de 1/2po à 5/8po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3 plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
Données EDI et approbations
|
|
Gâche électrique «universelle» à faible épaisseur de classe 1, gâche «universelle», course de 1/2po à 5/8po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3 plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.25"L x 10.51"W x 2.25"H
Poids : 1.25lbs.
CUP : 670454193445
Pays d’origine : TW
|
|
|
CX-ED1079L |
Faible profil de classe 1 «universelle»
Données EDI et approbations
|
|
Faible profil de classe 1 «universelle»
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.25"L x 10.51"W x 2.25"H
Poids : 1.25lbs.
CUP : 670454179913
Pays d’origine : TW
|
|
|
CX-ED1079D |
Gâche électrique «universelle» à profondeur normale de classe 1, gâche «universelle», course de 5/8po à 3/4po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
Données EDI et approbations
|
|
Gâche électrique «universelle» à profondeur normale de classe 1, gâche «universelle», course de 5/8po à 3/4po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.25"L x 10.51"W x 2.25"H
Poids : 1.25lbs.
CUP : 670454193452
Pays d’origine : TW
|
|
|
CX-ED1079DL |
Comme susmentionné, avec surveillance de verrou
Données EDI et approbations
|
|
Comme susmentionné, avec surveillance de verrou
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 3.25"L x 10.51"W x 2.25"H
Poids : 1.25lbs.
CUP : 670454179920
Pays d’origine : TW
|
| |
PLAQUETTES POUR GÂCHES: Compris
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CX-ESP1B |
Carré ANSI, 4 7/8 po x 1 1/4 po, acier inoxydable
Données EDI et approbations
|
|
Carré ANSI, 4 7/8 po x 1 1/4 po, acier inoxydable
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454180155
Pays d’origine : TW
|
|
|
CX-ESP3B |
Porte métallique creuse, 6 7/8 po x 1 1/4 po, acier inoxydable
Données EDI et approbations
|
|
Porte métallique creuse, 6 7/8 po x 1 1/4 po, acier inoxydable
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454180179
Pays d’origine : TW
|
|
|
CX-ESP4B |
Porte de bois, 7 15/16 po x 1 7/16 po , acier inoxydable
Données EDI et approbations
|
|
Porte de bois, 7 15/16 po x 1 7/16 po , acier inoxydable
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454180186
Pays d’origine : TW
|
| |
|
Façade : Supplémentaire
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
|
CX-ESP2B |
Rond ANSI, 4 7/8 po x 1 1/4 po , acier inoxydable
Données EDI et approbations
|
|
Rond ANSI, 4 7/8 po x 1 1/4 po , acier inoxydable
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454180162
Pays d’origine : TW
|
|
|
CX-ESP1B-BK |
ANSI Carré, 4 7/8 po x 1 1/4 po, finition entièrement noire
Données EDI et approbations
|
|
ANSI Carré, 4 7/8 po x 1 1/4 po, finition entièrement noire
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454216755
Pays d’origine : CN
|
|
|
CX-ESP2B-BK |
ANSI rond, 4 7/8 » x 1 1/4 », finition entièrement noire
Données EDI et approbations
|
|
ANSI rond, 4 7/8 » x 1 1/4 », finition entièrement noire
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454216762
Pays d’origine : CN
|
|
|
CX-ESP3B-BK |
Porte creuse en métal, 6 7/8 po x 1 1/4 po, finition entièrement noire
Données EDI et approbations
|
|
Porte creuse en métal, 6 7/8 po x 1 1/4 po, finition entièrement noire
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454216779
Pays d’origine : CN
|
|
|
CX-ESP4B-BK |
Porte en bois, 7 15/16 » x 1 7/16 », finition entièrement noire
Données EDI et approbations
|
|
Porte en bois, 7 15/16 » x 1 7/16 », finition entièrement noire
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454216786
Pays d’origine : CN
|
| |
|
Supports d'extension de lèvre
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
|
CX-ED-LIP1 |
Extension de lèvre de 1 po pour gâches des séries CX-ED1079 et CX-ED-2079
Données EDI et approbations
|
|
Extension de lèvre de 1 po pour gâches des séries CX-ED1079 et CX-ED-2079
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454182432
Pays d’origine : TW
|
|
|
|
CX-ED-LIP2 |
Extension de lèvre de 2 po pour gâches des séries CX-ED1079 et CX-ED-2079
Données EDI et approbations
|
|
Extension de lèvre de 2 po pour gâches des séries CX-ED1079 et CX-ED-2079
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
CUP : 670454182449
Pays d’origine : TW
|
| |
|
Modèles de marquage
Cliquez pour agrandir la section
|
|
Coût net
|
|
|

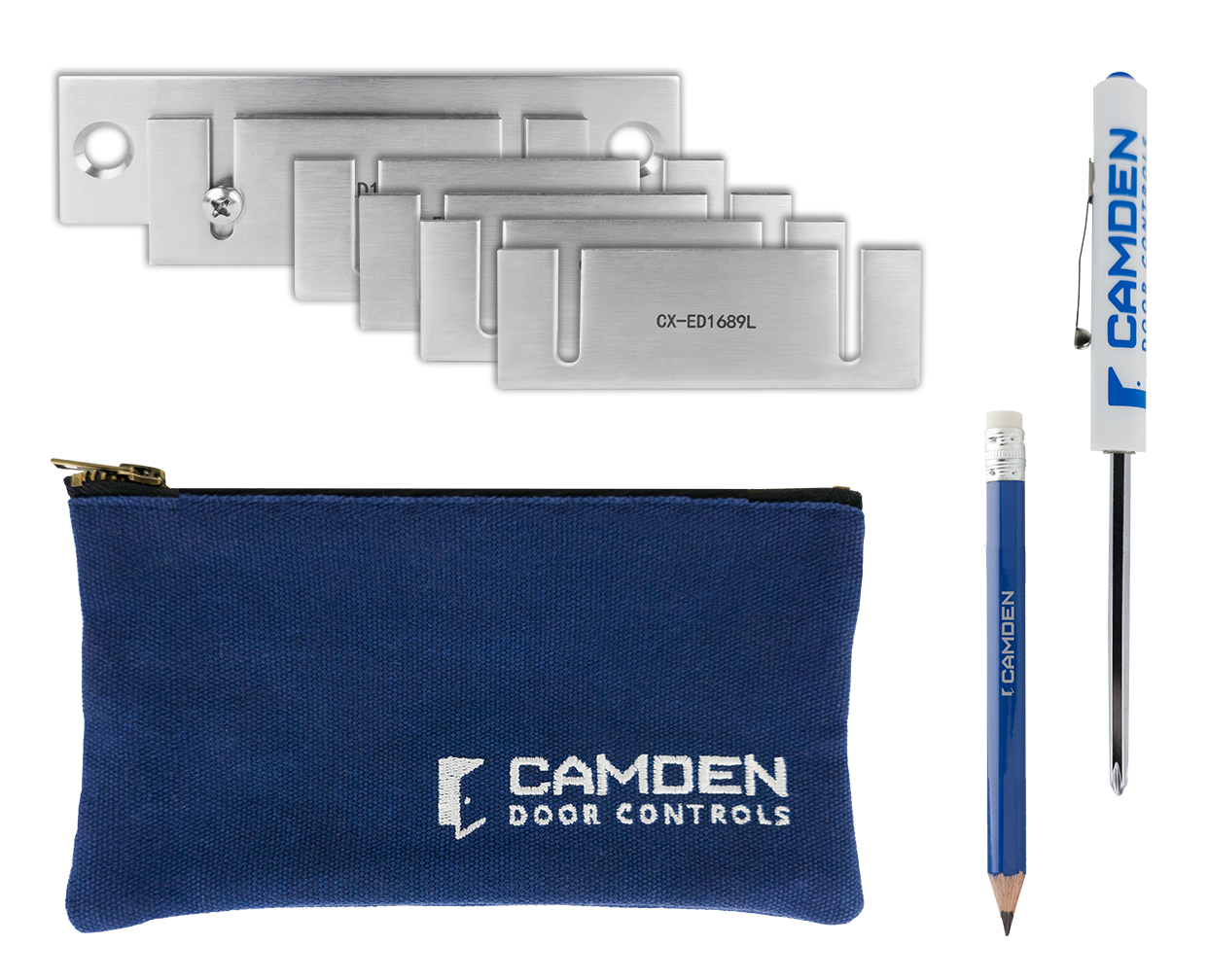

CX-STR-TMPKIT |
Kit de gabarit de marquage de gâche électrique 5 gabarits en métal robustes pour une installation de gâche avec un crayon de marquage, un tournevis
Données EDI et approbations
|
|
Kit de gabarit de marquage de gâche électrique 5 gabarits en métal robustes pour une installation de gâche avec un crayon de marquage, un tournevis
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 8"L x 4.5"W x 1.5"H
Poids : .85lbs.
CUP : 670454222039
Pays d’origine : TW
|
| |
|
new option
|
CM-RQE70
Ajoutez le détecteur de requête de sortie novateur de Camden pour compléter votre installation!
|
|
|
