Tous les interrupteurs sont présentés avec des graphiques à titre d’exemples. Sélectionnez votre graphique dans la section « Options et finitions » ci-dessous.

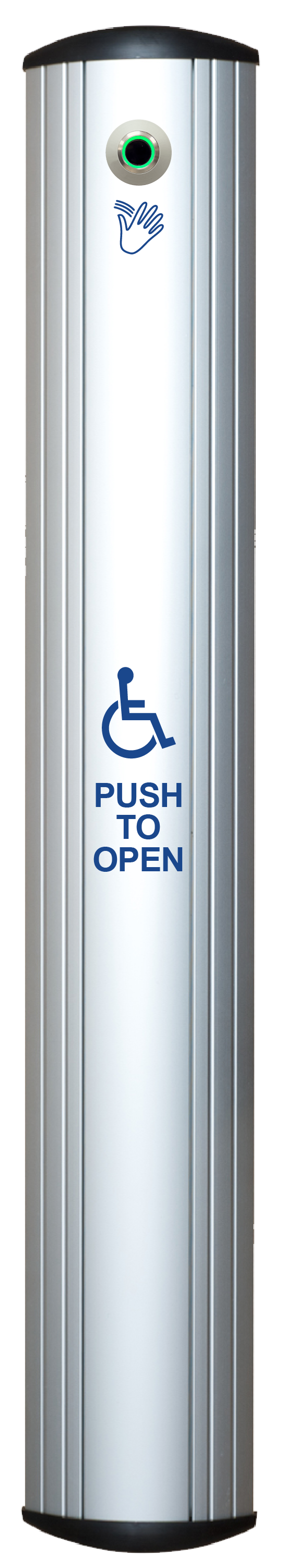

CHARGE SUPÉRIEURE :
4,5 » DE LARGE - SÉRIE CM-74 ET 6 » DE LARGE - SÉRIE CM-75
Les interrupteurs à plaque poussoir de colonne™ à chargement par le haut sont montés en surface et conçus pour être utilisés lorsqu’il n’y a pas d’obstruction au-dessus de l’unité installée et qu’un profil très bas est souhaité.

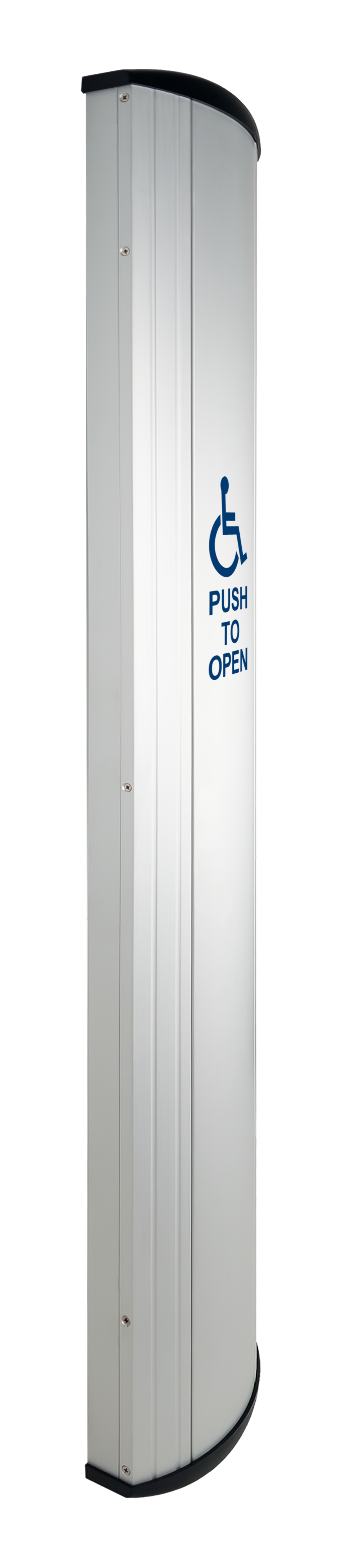

CHARGE LATÉRALE :
4,5 » DE LARGE - SÉRIE CM-84 ET 6 » DE LARGE - SÉRIE CM-85
Les interrupteurs à plaque poussante de colonne™ à charge latérale sont dotés d’une construction en deux parties avec une boîte arrière à montage en surface et sont conçus pour être utilisés lorsqu’une obstruction au-dessus de l’unité installée empêche l’installation d’un modèle à charge supérieure, lorsque l’interrupteur de colonne™ est monté sur un mur-rideau étroit ou lorsque l’interrupteur de colonne™ s’étend sur un verre de verre.

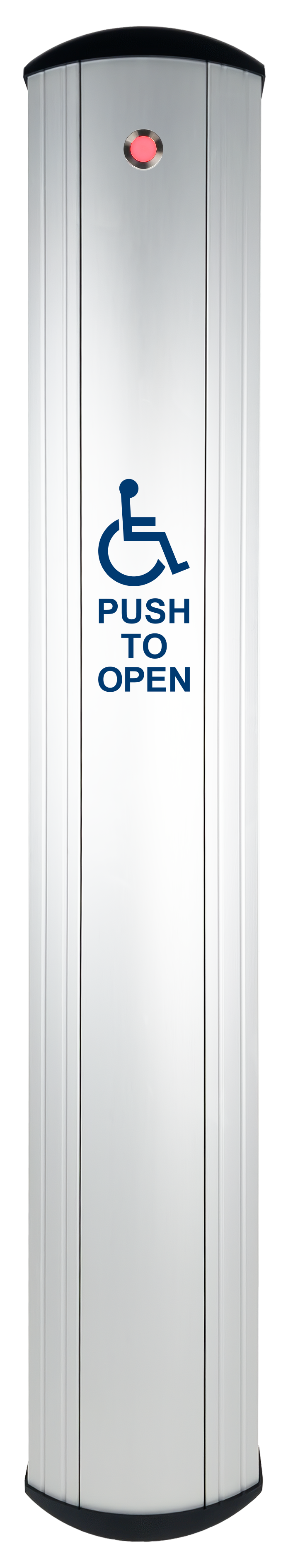

Interrupteur à plaque poussoir à colonne™ longue de 36 po avec finition anodisée noire
Interrupteur à plaque poussoir à colonne™ longue de 36 po en acier inoxydable
Modèles concurrentiels..
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
Fabricant
Numéro de pièce
Numéro de pièce Camden
BEA
10LPR36-HW
CM-7536, CM-xxx/4
10LPR36L-900
CM-7536/4-TX
10PR36L-HW
CM-7536, CM-xxx/2
Dormakaba (RCI)
9LP36-433X32D
CM-7536/4TX
9LP36-HWX32D
CM-7536, CM-xxx/4
Wikk
136-3BLUE
CM-7536, CM-xxx/4, CM-BLU
136-5
CM-7536, CM-xxx/2
I36-3
CM-7536, CM-xxx/4
CM-7536, CM-xxx/4
I36-5DARKBRONZE
CM-7536, CM-xxx/4, CM-BRZ
CHARGE SUPÉRIEURE :
4,5 » DE LARGE - SÉRIE CM-74 ET 6 » DE LARGE - SÉRIE CM-75
Les interrupteurs à plaque poussoir de colonne™ à chargement par le haut sont montés en surface et conçus pour être utilisés lorsqu’il n’y a pas d’obstruction au-dessus de l’unité installée et qu’un profil très bas est souhaité.
CHARGE LATÉRALE :
4,5 » DE LARGE - SÉRIE CM-84 ET 6 » DE LARGE - SÉRIE CM-85
Les interrupteurs à plaque poussante de colonne™ à charge latérale sont dotés d’une construction en deux parties avec une boîte arrière à montage en surface et sont conçus pour être utilisés lorsqu’une obstruction au-dessus de l’unité installée empêche l’installation d’un modèle à charge supérieure, lorsque l’interrupteur de colonne™ est monté sur un mur-rideau étroit ou lorsque l’interrupteur de colonne™ s’étend sur un verre de verre.
Interrupteur à plaque poussoir à colonne™ longue de 36 po avec finition anodisée noire
Interrupteur à plaque poussoir à colonne™ longue de 36 po en acier inoxydable
Modèles concurrentiels
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
Fabricant
Numéro de pièce
Numéro de pièce Camden
BEA
10LPR36-HW
CM-7536, CM-xxx/4
10LPR36L-900
CM-7536/4-TX
10PR36L-HW
CM-7536, CM-xxx/2
Dormakaba (RCI)
9LP36-433X32D
CM-7536/4TX
9LP36-HWX32D
CM-7536, CM-xxx/4
Wikk
136-3BLUE
CM-7536, CM-xxx/4, CM-BLU
136-5
CM-7536, CM-xxx/2
I36-3
CM-7536, CM-xxx/4
CM-7536, CM-xxx/4
I36-5DARKBRONZE
CM-7536, CM-xxx/4, CM-BRZ
Caractéristiques
Spécifications
Ressources
Vidéos
CHARGEMENT PAR LE HAUT DE 6 » DE LARGE - SÉRIE CM-75 ET 4,5 » DE LARGE - SÉRIE CM-74
Conforme aux normes OBC, NBC et CSA. 1 1/2 po (12,7 mm) de profondeur
Option pour capteur d’activation sans contact intégré
Option pour Kineticâ„¢ ou Lazerpoint sans fil
Montage en surface avec vis de nivellement (pas de boîte arrière)
CHARGE LATÉRALE DE 6 » DE LARGE - SÉRIE CM-85 ET 4,5 » DE LARGE - SÉRIE CM-84
2 1/4 po (32 mm) de profondeur avec plaque d’activation conforme à la norme CSA
Construction robuste en aluminium extrudé
Option pour capteur d’activation sans contact intégré
Option pour Kineticâ„¢ ou Lazerpoint sans fil
Option pour les commutateurs DPDT
Montage en surface avec boîte arrière intégrée
Modèles standard
Tension:
S.O.
Capacité des contacts:
15A Ã 30Vcc
Type de contact:
SPDT Momentané, Formulaire « C »
Modèles VR
Tension:
12-24 VDC +/- 10%
Capacité des contacts:
1A Ã 30Vcc
Type de contact:
Commun / S.O. / N.C.
Vague sans contact Aperçu de la gamme de produits
TOP LOAD MODELS
Cliquez pour sélectionner les options de configuration pour personnaliser le modèle de commutateur
OUTIL DE SÉLECTION DE PRODUITS
SÉLECTIONNEZ LE MODÈLE
OUTIL DE SÉLECTION DE PRODUITS
SÉLECTIONNEZ LE MODÈLE
4,5 po de large
Coût net

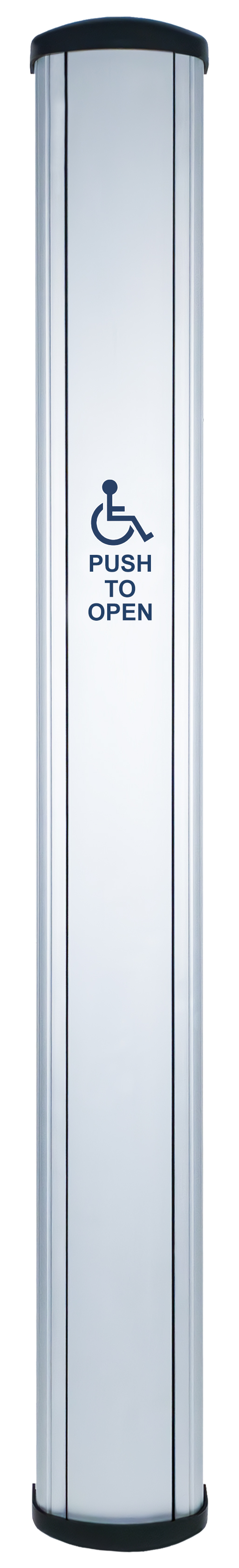

CM-7436
Interrupteur à plaque poussoir en aluminium à colonne™ de 36 po x 4,5 po, finition transparente anodisée
Données EDI et approbations
Interrupteur à plaque poussoir en aluminium à colonne™ de 36 po x 4,5 po, finition transparente anodisée
Données EDI et approbations
Dimensions : 42.5"L x 5.5"W x 3"H
Poids : 6.50lbs.
CUP : 670454219947
Pays d’origine : CA

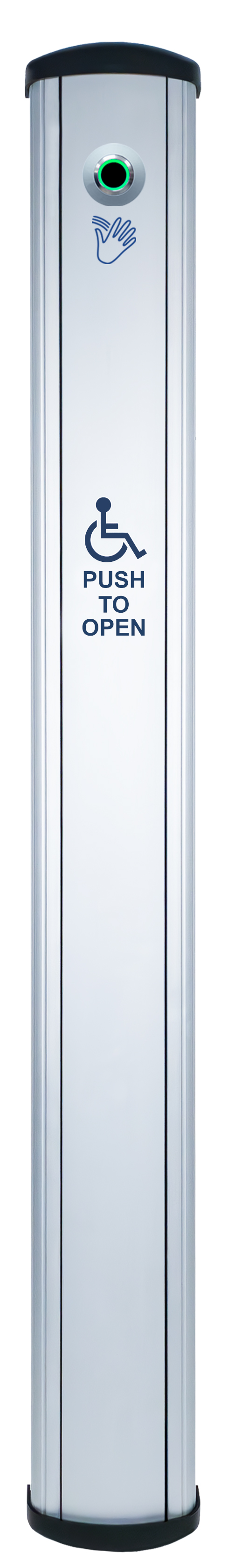

CM-7436VR
Interrupteur à plaque poussoir en aluminium de™ colonne de 36 » x 4,5 » avec capteur mains libres, finition transparente anodisée
Données EDI et approbations
Interrupteur à plaque poussoir en aluminium de™ colonne de 36 » x 4,5 » avec capteur mains libres, finition transparente anodisée
Données EDI et approbations
Dimensions : 42.5"L x 5.5"W x 3"H
Poids : 6.5lbs.
CUP : 670454219954
Pays d’origine : CA
CM-7436K
Interrupteur à plaque poussoir en aluminium à colonne™ de 36 po x 4,5 po, finition transparente anodisée avec émetteur sans fil Kinetic sans pile intégré, récepteur requis
Données EDI et approbations
Interrupteur à plaque poussoir en aluminium à colonne™ de 36 po x 4,5 po, finition transparente anodisée avec émetteur sans fil Kinetic sans pile intégré, récepteur requis
Données EDI et approbations
Dimensions : 42.5"L x 5.5"W x 3"H
Poids : 7lbs.
Pays d’origine : CA
Commutateurs sans fil sans batterie avec émetteur
Coût net

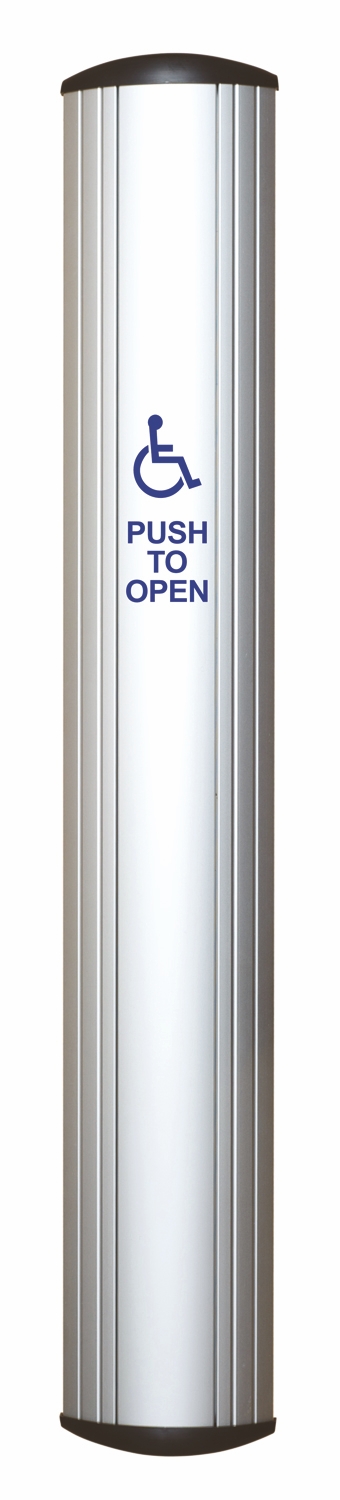

CM-7536
Interrupteur à plaque poussoir Long Column™ de 36 po, finition en aluminium anodisé. Option pour finition bronze foncé ou anodisé bleu. Option pour Lazerpoint RF™ sans fil alimenté par batterie, récepteur requis.
Données EDI et approbations
Interrupteur à plaque poussoir Long Column™ de 36 po, finition en aluminium anodisé. Option pour finition bronze foncé ou anodisé bleu. Option pour Lazerpoint RF™ sans fil alimenté par batterie, récepteur requis.
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 7.0lbs.
CUP : 670454167422
Pays d’origine : CA
CM-7536VR
Interrupteur à plaque poussoir Long Column™ de 36" avec capteur mains libres, finition en aluminium anodisé. Option pour finition bronze foncé ou anodisé bleu.
Données EDI et approbations
Interrupteur à plaque poussoir Long Column™ de 36" avec capteur mains libres, finition en aluminium anodisé. Option pour finition bronze foncé ou anodisé bleu.
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 7.0lbs.
CUP : 670454219145
Pays d’origine : CA
CM-7536K
Interrupteur à plaque poussoir Long Column(tm) de 36po, aluminium, avec émetteur sans fil Kinetic™ intégré sans pile, récepteur requis.
Données EDI et approbations
Interrupteur à plaque poussoir Long Column(tm) de 36po, aluminium, avec émetteur sans fil Kinetic™ intégré sans pile, récepteur requis.
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 5.5"H
Poids : 7.0lbs.
CUP : NA
Pays d’origine : CA
CM-7536SS
Interrupteur à plaque poussoir Long Column™ de 36 po, en acier inoxydable. Option pour Lazerpoint RF™ alimenté par batterie sans fil, récepteur requis.
Données EDI et approbations
Interrupteur à plaque poussoir Long Column™ de 36 po, en acier inoxydable. Option pour Lazerpoint RF™ alimenté par batterie sans fil, récepteur requis.
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 12.4lbs.
CUP : 670454203960
Pays d’origine : CA
CM-7536SSVR
Interrupteur à plaque poussoir Long Column™ de 36 po avec capteur mains libres, acier inoxydable brossé, US32 / 630
Données EDI et approbations
Interrupteur à plaque poussoir Long Column™ de 36 po avec capteur mains libres, acier inoxydable brossé, US32 / 630
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 7.0lbs.
Pays d’origine : CA
CM-7536SSK
Interrupteur à plaque poussoir Long Column™ de 36 po, acier inoxydable avec émetteurs sans fil Kinetic™ intégrés sans pile, récepteur requis.
Données EDI et approbations
Interrupteur à plaque poussoir Long Column™ de 36 po, acier inoxydable avec émetteurs sans fil Kinetic™ intégrés sans pile, récepteur requis.
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 12.4lbs.
CUP : NA
Pays d’origine : CA
4,5 po de large
Coût net

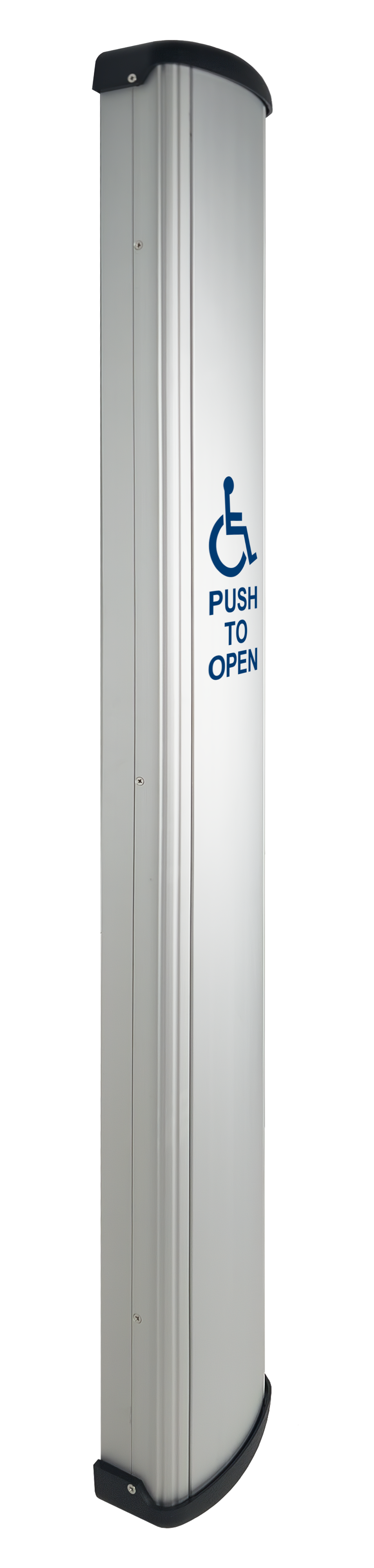

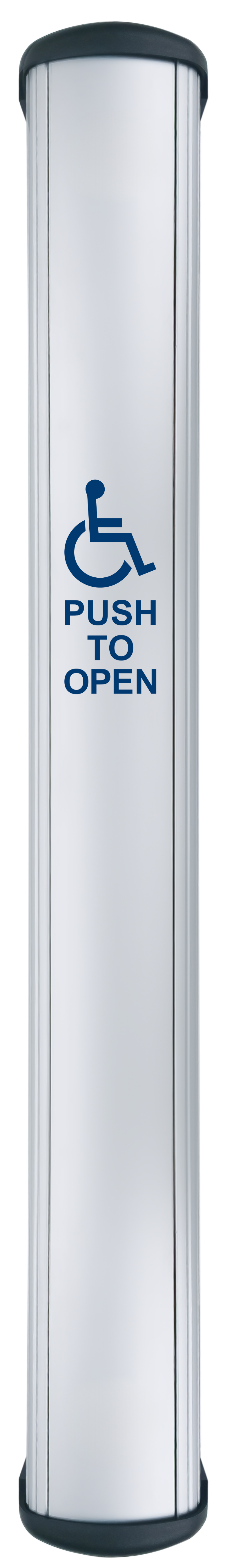

CM-8436
Interrupteur de plaque de poussée à chargement latéral en aluminium de™ 36 po x 4,5 po, finition transparente anodisée
Données EDI et approbations
Interrupteur de plaque de poussée à chargement latéral en aluminium de™ 36 po x 4,5 po, finition transparente anodisée
Données EDI et approbations
Dimensions : 42.5"L x 5.5"W x 3"H
Poids : 7lbs.
CUP : 670454225566
Pays d’origine : CA
CM-8436VR
Interrupteur à plaque poussoir à chargement latéral en aluminium de™ 36 po x 4,5 po avec capteur mains libres, finition transparente anodisée
Données EDI et approbations
Interrupteur à plaque poussoir à chargement latéral en aluminium de™ 36 po x 4,5 po avec capteur mains libres, finition transparente anodisée
Données EDI et approbations
Dimensions : 42.5"L x 5.5"W x 3"H
Poids : 6.5lbs.
CUP : 670454225597
Pays d’origine : CA
CM-8436K
Interrupteur™ de plaque poussoir à chargement latéral en aluminium de 36 po x 4,5 po, finition transparente anodisée avec émetteur sans fil Kinetic sans pile intégré, récepteur requis
Données EDI et approbations
Interrupteur™ de plaque poussoir à chargement latéral en aluminium de 36 po x 4,5 po, finition transparente anodisée avec émetteur sans fil Kinetic sans pile intégré, récepteur requis
Données EDI et approbations
Dimensions : 42.5"L x 5.5"W x 3"H
Poids : 7lbs.
Pays d’origine : CA
Commutateurs sans fil sans batterie avec émetteur
Coût net

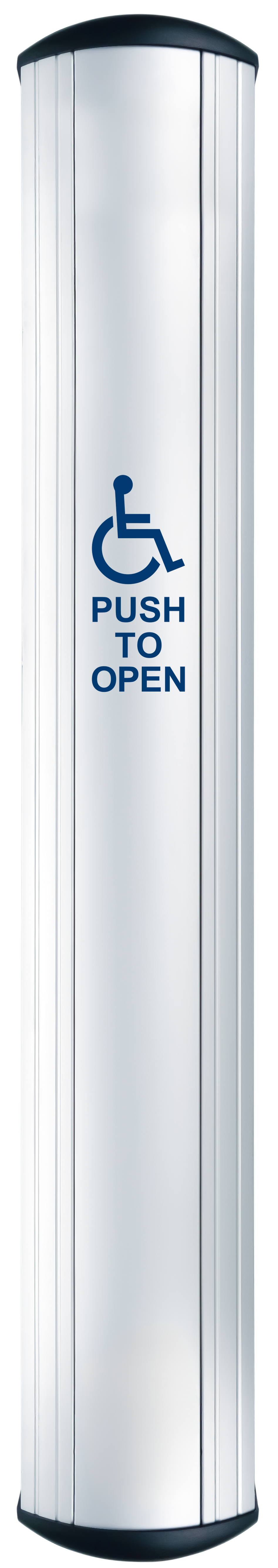

CM-8536
Interrupteur de plaque de poussée à chargement latéral en aluminium de™ 36 po x 6 po, finition transparente anodisée
Données EDI et approbations
Interrupteur de plaque de poussée à chargement latéral en aluminium de™ 36 po x 6 po, finition transparente anodisée
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 7.0lbs.
CUP : 670454225573
Pays d’origine : CA

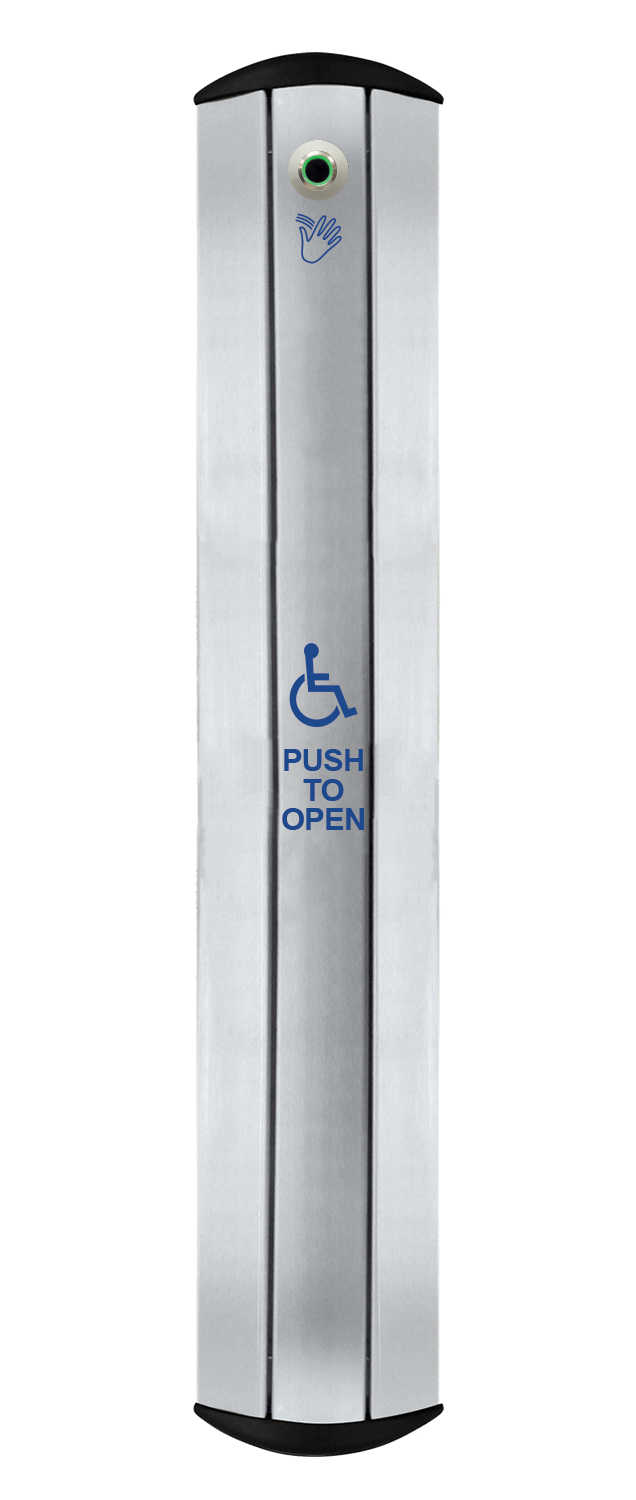

CM-8536VR
Interrupteur de plaque de poussée à chargement latéral en aluminium de™ 36 po x 6 po avec capteur mains libres, finition transparente anodisée
Données EDI et approbations
Interrupteur de plaque de poussée à chargement latéral en aluminium de™ 36 po x 6 po avec capteur mains libres, finition transparente anodisée
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 4.5"H
Poids : 7.0lbs.
CUP : 670454225603
Pays d’origine : CA
CM-8536K
Interrupteur™ à plaque de poussée à chargement latéral en aluminium de 36 po x 6 po, finition transparente anodisée avec émetteur sans fil Kinetic sans pile intégré, récepteur requis
Données EDI et approbations
Interrupteur™ à plaque de poussée à chargement latéral en aluminium de 36 po x 6 po, finition transparente anodisée avec émetteur sans fil Kinetic sans pile intégré, récepteur requis
Données EDI et approbations
Dimensions : 40.5"L x 8.5"W x 5.5"H
Poids : 7.0lbs.
Pays d’origine : CA
Options et finitions
Cliquez pour agrandir la section
OUTIL DE SÉLECTION DE PRODUITS
SÉLECTIONNEZ LES OPTIONS
OUTIL DE SÉLECTION DE PRODUITS
SÉLECTIONNEZ LES OPTIONS
OUTIL DE SÉLECTION DE PRODUITS
SÉLECTIONNEZ LE MODÈLE CI-DESSUS
OUTIL DE SÉLECTION DE PRODUITS
SÉLECTIONNEZ LES OPTIONS
OPTIONS GRAPHIQUES DE LA PLAQUE FRONTALE
OPTIONS DE FINITION ARCHITECTURALE
LAZERPOINT RF(MC) SANS FIL ALIMENTé PAR BATTERIE
OPTIONS RéSISTANTES AUX INTEMPéRIES
OPTION DE COMMUTATEUR DE CONTACT
Options d'éléments graphiques pour plaque
Coût net
CM-xxx/1
Aucune option graphique
Aucune option graphique
CM-xxx/2
Symbole 'FAUTEUIL ROULANT', bleu
Symbole 'FAUTEUIL ROULANT', bleu
CM-xxx/A2
Symbole 'FAUTEUIL ROULANT ACTIF', bleu. Non disponible sur les interrupteurs Column(tm) en acier inoxydable
Symbole 'FAUTEUIL ROULANT ACTIF', bleu. Non disponible sur les interrupteurs Column(tm) en acier inoxydable
CM-xxx/2AL
Symbole FAUTEUIL ROULANT avec FLECHE vers la gauche, graphiques bleus. Finition aluminium CM-7536 uniquement.
Symbole FAUTEUIL ROULANT avec FLECHE vers la gauche, graphiques bleus. Finition aluminium CM-7536 uniquement.
CM-xxx/2AR
Symbole FAUTEUIL roulant avec FLÈCHE droite
Symbole FAUTEUIL roulant avec FLÈCHE droite
CM-xxx/3
« POUSSER POUR OUVRIR »
« POUSSER POUR OUVRIR »
CM-xxx/4
Symbole 'FAUTEUIL ROULANT' et 'PUSH TO OPEN', bleu
Symbole 'FAUTEUIL ROULANT' et 'PUSH TO OPEN', bleu
CM-xxx/A4
Symbole 'FAUTEUIL ROULANT ACTIF' et texte 'Pousser pour ouvrir', bleus. Non disponible sur les interrupteurs Column(tm) en acier inoxydable
Symbole 'FAUTEUIL ROULANT ACTIF' et texte 'Pousser pour ouvrir', bleus. Non disponible sur les interrupteurs Column(tm) en acier inoxydable
CM-xxx/4AL
SYMBOLE DE FAUTEUIL ROULANT et POUSSER POUR OUVRIR avec la FLÈCHE gauche
SYMBOLE DE FAUTEUIL ROULANT et POUSSER POUR OUVRIR avec la FLÈCHE gauche
CM-xxx/4AR
'WHEELCHAIR' et 'PUSH À OPEN' avec FLÈCHE droite
'WHEELCHAIR' et 'PUSH À OPEN' avec FLÈCHE droite
CM-xxx/8B
'LOCK' et 'PUSH À LOCK'
'LOCK' et 'PUSH À LOCK'
CM-xxx/8C
Symbole « LOCK »
Symbole « LOCK »
CM-xxx/20
Symbole « FAUTEUIL ROULANT » avec icône de pied
Symbole « FAUTEUIL ROULANT » avec icône de pied
CM-xxx/40
Symbole « FAUTEUIL ROULANT » et « POUSSER POUR OUVRIR » avec icône de pied
Symbole « FAUTEUIL ROULANT » et « POUSSER POUR OUVRIR » avec icône de pied
CM-xxx/80
Symbole « LOCK » rouge, avec icône de pied
Symbole « LOCK » rouge, avec icône de pied
CM-xxx/A20
Symbole « FAUTEUIL ROULANT ACTIF » avec icône de pied
Symbole « FAUTEUIL ROULANT ACTIF » avec icône de pied
CM-xxx/A40
Symbole « FAUTEUIL ROULANT ACTIF » et « POUSSER POUR OUVRIR » avec icône de pied
Symbole « FAUTEUIL ROULANT ACTIF » et « POUSSER POUR OUVRIR » avec icône de pied
Finis architecturaux
Coût net

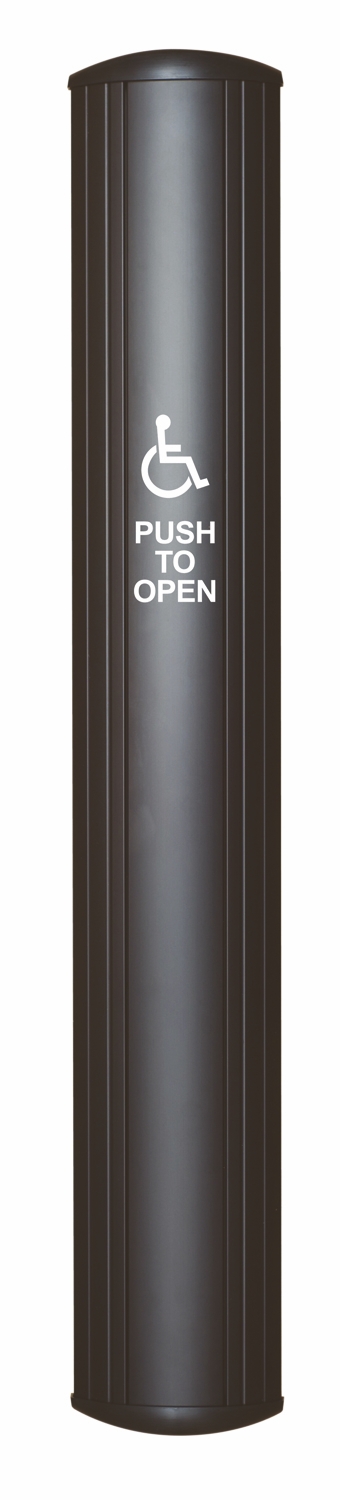

-BRZ
Ajouter le suffixe '-BRZ' pour une finition bronze foncé anodisé (BHMA 710, 313AN) Disponible avec WHITE GRAPHICS uniquement.
Ajouter le suffixe '-BRZ' pour une finition bronze foncé anodisé (BHMA 710, 313AN) Disponible avec WHITE GRAPHICS uniquement.
-BLK
Ajouter le suffixe '-BLK' finition noire anodisée (BHMA 711) Disponible avec WHITE GRAPHICS uniquement.
Ajouter le suffixe '-BLK' finition noire anodisée (BHMA 711) Disponible avec WHITE GRAPHICS uniquement.
Lazerpoint™ sans fil alimenté par batterie
Coût net
-TX
Ajouter le suffixe '-TX' au modèle # pour l’émetteur sans fil Lazerpoint RF(mc) CM-TX9 et la batterie alcaline Ne commandez pas cette option avec les commutateurs sans fil Kinetic(mc) sans batterie.
Ajouter le suffixe '-TX' au modèle # pour l’émetteur sans fil Lazerpoint RF(mc) CM-TX9 et la batterie alcaline Ne commandez pas cette option avec les commutateurs sans fil Kinetic(mc) sans batterie.
Lazerpoint RF™ sans fil alimenté par batterie
Coût net
-TXL2
Ajoutez le suffixe '-TX' au modèle # pour l’émetteur sans fil CM-TX9 Lazerpoint RF(MC) et la batterie au lithium. Recommandé pour les applications à basse température. Ne commandez pas cette option avec les commutateurs sans fil Kinetic(MC) sans batt
Ajoutez le suffixe '-TX' au modèle # pour l’émetteur sans fil CM-TX9 Lazerpoint RF(MC) et la batterie au lithium. Recommandé pour les applications à basse température. Ne commandez pas cette option avec les commutateurs sans fil Kinetic(MC) sans batt
Option étanche à l'eau
Coût net
-WT
Pour les bottes et le revêtement étanche à l'eau
Pour les bottes et le revêtement étanche à l'eau
Option de commutateur de contact
Coût net
-DP
Ajouter le suffixe '-DP' au modèle # pour 2 x commutateurs DPDT
Ajouter le suffixe '-DP' au modèle # pour 2 x commutateurs DPDT
Poids et dimensions de l’emballage:
Compatible Wireless
Cliquez pour agrandir la section
KINETIC(TM)/LAZERPOINT(TM) RECEIVER
Récepteur Kinetic(tm)/Lazerpoint(tm)
Coût net
CM-RX-90 Récepteur à relais unique compatible V2 Lazerpoint™ et Kinetic™
Récepteur à relais unique compatible V2 Lazerpoint™ et Kinetic™
CM-RX-91 Récepteur de base à un seul relais
Récepteur de base à un seul relais
CM-RX-92 Récepteur à deux relais pleines fonctions
Récepteur à deux relais pleines fonctions
Compatible Mounting Boxes
Cliquez pour agrandir la section
MOUNTING BOXES & ACCESSORIES
Boîtes de montage et accessoires
Coût net
CM-75SB Surface Box pour CM-7536, acier de calibre 16, revêtement en poudre gris électrique
Surface Box pour CM-7536, acier de calibre 16, revêtement en poudre gris électrique
CM-75SB-BK Surface Box pour CM-7536 Noir, acier de calibre 16, finition en poudre noire
Surface Box pour CM-7536 Noir, acier de calibre 16, finition en poudre noire
CM-84BB-CLR 4.5" boîte de surface en aluminium complète avec capuchons profonds et quincaillerie pour convertir CM-7436 V2 en CM-8436
4.5" boîte de surface en aluminium complète avec capuchons profonds et quincaillerie pour convertir CM-7436 V2 en CM-8436
CM-84BB-BRZ 4.5" boîte de surface en aluminium complète avec capuchons profonds et quincaillerie pour convertir CM-7436 V2 en CM-8436. Bronze Finish
4.5" boîte de surface en aluminium complète avec capuchons profonds et quincaillerie pour convertir CM-7436 V2 en CM-8436. Bronze Finish
CM-84BB-BLK 4.5" boîte de surface en aluminium complète avec capuchons profonds et quincaillerie pour convertir CM-7436 V2 en CM-8436. Noir Finish
4.5" boîte de surface en aluminium complète avec capuchons profonds et quincaillerie pour convertir CM-7436 V2 en CM-8436. Noir Finish
CM-85BB-CLR Boîte de surface en aluminium 6" complète avec capuchons profonds et quincaillerie pour convertir CM-7536 V2 en CM-8536
Boîte de surface en aluminium 6" complète avec capuchons profonds et quincaillerie pour convertir CM-7536 V2 en CM-8536
CM-85BB-BRZ Boîte de surface en aluminium de 6 po complète avec capuchons profonds et quincaillerie pour convertir CM-7536 V2 en CM-8536. Finition bronze.
Boîte de surface en aluminium de 6 po complète avec capuchons profonds et quincaillerie pour convertir CM-7536 V2 en CM-8536. Finition bronze.
CM-85BB-BLK Boîte de surface en aluminium de 6 po complète avec capuchons profonds et quincaillerie pour convertir CM-7536 V2 en CM-8536. Finition noire.
Boîte de surface en aluminium de 6 po complète avec capuchons profonds et quincaillerie pour convertir CM-7536 V2 en CM-8536. Finition noire.
Lazerpoint RF
Ce produit a été conçu pour une utilisation avec le système sans fil le plus fiable et facile à installer de l'industrie!
