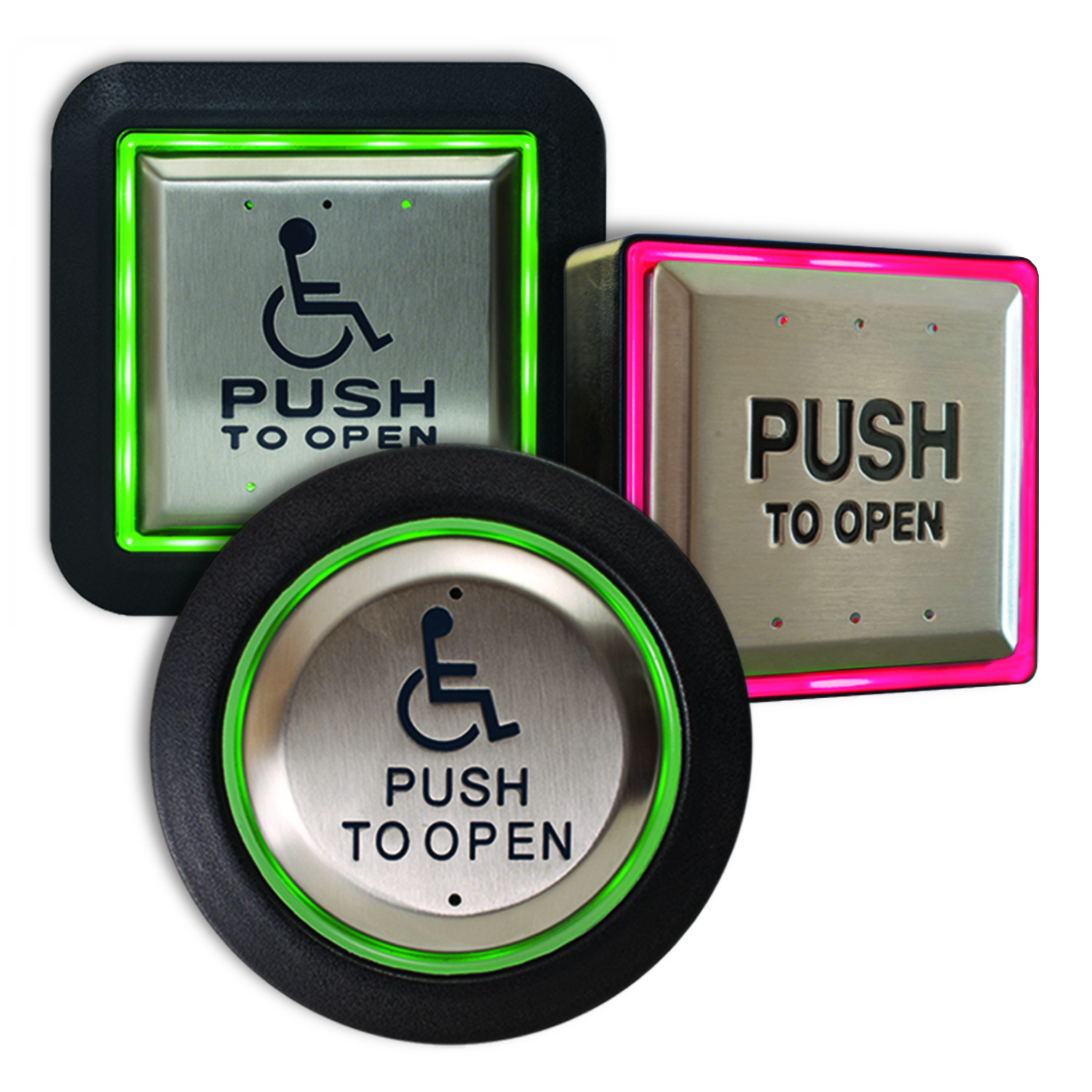

Boîtiers et trousses de plaques de poussée éclairées des séries CM-54, CM-55 et CM-57
|
|
Les boîtiers de plaque de poussée éclairés Aura ™ CM-54 (carré de surface), CM-55 (carré affleurant) et CM-57 (rond affleurant) offrent une grande visibilité et une commodité accrue pour l’utilisateur dans les portes automatiques conformes à l’ADA et d’autres applications.
Les modèles éclairés 'i' et 'GR' offrent 3 caractéristiques supplémentaires : sélection de l’activation de la couleur du rétroéclairage, sondeur sonore confirmant l’activation de l’interrupteur et contacts en forme 'C' pour changer votre appareil.
Les boîtes de montage éclairées Aura™ sont compatibles avec la plus large gamme d’interrupteurs à plaque poussoir tout actif de 4 1/2 po de l’industrie.
Graphiques du kit d’interrupteur de plaque poussée CM-40, CM-45 et CM-46 :
« X » dans les numéros de modèle du kit d’interrupteur lumineux indique l’option graphique d’origine. Les options graphiques « 1 », « 2 », « 3 », « 4 » et « 8 » sont sans frais supplémentaires. Pour d’autres options graphiques CM-40, CM-45 et CM-46, ajoutez une liste de 30,00 $. Panneaux de contrôle des toilettes Aura™ :
Ajoutez un suffixe à la trousse d’interrupteur Aura™ pour ajouter un panneau d’instructions pour les toilettes. Pour commander l’affiche des toilettes séparément, ajoutez le préfixe « CM- » au numéro d’option (p. ex. : CM-SE1) Compatible sans fil Lazerpoint RF™ :
Les boîtiers d’interrupteurs à plaque poussée éclairés Aura™ sont conçus pour prendre en charge les émetteurs sans fil Lazerpoint RF™. Les interrupteurs lumineux Aura™ nécessitent une alimentation de 12/24 V.
Remarque : Contacts DPDT : L’option « DP » CM-40, CM-45 ou CM-46 ne peut pas être utilisée avec les boîtiers éclairés Aura™.
|
|
|
| Billet de blogue | Nouveau symbole d’accessibilité |
|
Modèles concurrentiels..
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Locknetics
|
PPH-200-LED
|
|
|
|
| Boîtiers et trousses de plaques de poussée éclairées des séries CM-54, CM-55 et CM-57 |
Boîtiers et trousses de plaques de poussée éclairées des séries CM-54, CM-55 et CM-57
|

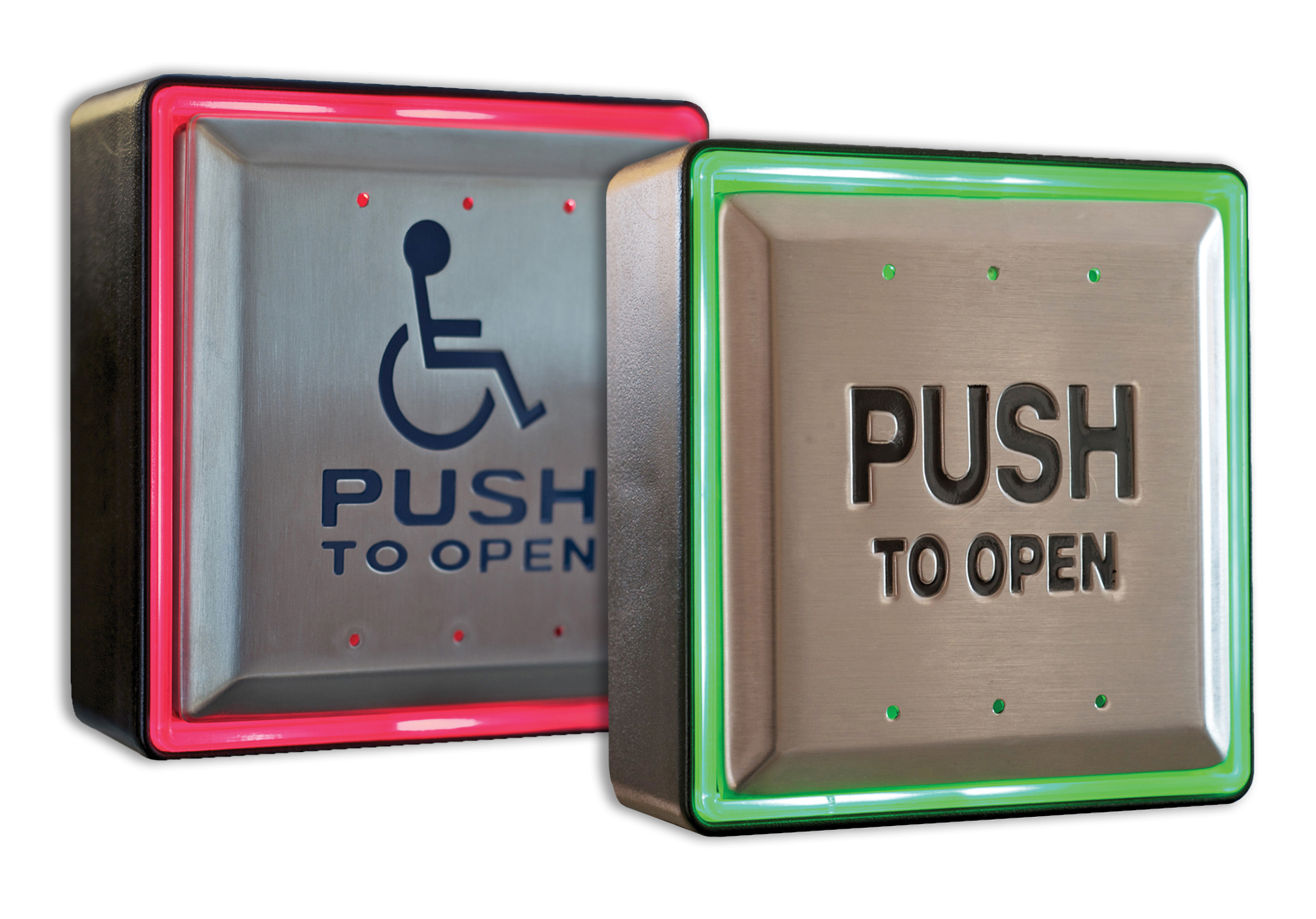

Les boîtiers de plaque de poussée éclairés Aura ™ CM-54 (carré de surface), CM-55 (carré affleurant) et CM-57 (rond affleurant) offrent une grande visibilité et une commodité accrue pour l’utilisateur dans les portes automatiques conformes à l’ADA et d’autres applications.
Les modèles éclairés 'i' et 'GR' offrent 3 caractéristiques supplémentaires : sélection de l’activation de la couleur du rétroéclairage, sondeur sonore confirmant l’activation de l’interrupteur et contacts en forme 'C' pour changer votre appareil.
Les boîtes de montage éclairées Aura™ sont compatibles avec la plus large gamme d’interrupteurs à plaque poussoir tout actif de 4 1/2 po de l’industrie.
|
Graphiques du kit d’interrupteur de plaque poussée CM-40, CM-45 et CM-46 :
« X » dans les numéros de modèle du kit d’interrupteur lumineux indique l’option graphique d’origine. Les options graphiques « 1 », « 2 », « 3 », « 4 » et « 8 » sont sans frais supplémentaires. Pour d’autres options graphiques CM-40, CM-45 et CM-46, ajoutez une liste de 30,00 $. Panneaux de contrôle des toilettes Aura™ :
Ajoutez un suffixe à la trousse d’interrupteur Aura™ pour ajouter un panneau d’instructions pour les toilettes. Pour commander l’affiche des toilettes séparément, ajoutez le préfixe « CM- » au numéro d’option (p. ex. : CM-SE1) Compatible sans fil Lazerpoint RF™ :
Les boîtiers d’interrupteurs à plaque poussée éclairés Aura™ sont conçus pour prendre en charge les émetteurs sans fil Lazerpoint RF™. Les interrupteurs lumineux Aura™ nécessitent une alimentation de 12/24 V.
Remarque : Contacts DPDT : L’option « DP » CM-40, CM-45 ou CM-46 ne peut pas être utilisée avec les boîtiers éclairés Aura™. |
|
|
|
|
| Billet de blogue | Nouveau symbole d’accessibilité |
|
|
Modèles concurrentiels
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Locknetics
|
PPH-200-LED
|
|
| |
|
| Caractéristiques |
|
Spécifications |
|
Ressources |
|
|
-
Coffret de montage lumineux à montage encastré ou en surface compatible avec les plaques à pousser CM-40, CM-45 et CM-46 tout actif
-
Technologie DEL à rendement élevé
-
Améliore la visibilité de l'interrupteur, même de jour
-
Fabrication de polycarbonate ininflammable et résistante aux chocs
-
12/24 V c.a./c.c. au choix
| Tension: |
12 ou 24 V c.a./c.c.
|
| Capacité des contacts: |
3A à 30Vcc
|
| Sonnerie: |
85 dB
|
| Appel de courant: |
|
CM-54i,
CM-55i:
|
130 mA.
|
|
CM-57GR:
|
110 mA.
|
| |
| Lumière: |
1500 MCD,
|
| Lumina (rouge): |
5760 MCD,
|
| Lumina (vert): |
3780 MCD
|
| Type de contact: |
|
CM-54i,
CM055i,
CM-57GR:
|
1 Formulaire « C » du SPDT
|
| |
| Dimensions: |
|
CM-54i:
|
5-1/4 » x 5-1/4 » x 2-1/8 »
(133 mm x 133 mm x 54 mm)
|
|
CM-55i:
|
6-1/2 » x 6-1/2 » x 2 »
(165 mm x 165 mm x 51 mm)
|
|
CM-57GR:
|
6-5/8 » de diamètre x 2 »
(168 mm x 51 mm)
|
| |
|
|
Modèles
|
|
Cliquez pour sélectionner les options de configuration pour personnaliser le modèle de commutateur
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
|
|
|
|
BOÎTIERS LUMINEUX AURAMC
Cliquez pour agrandir la section
|
|
Coût net
|
|

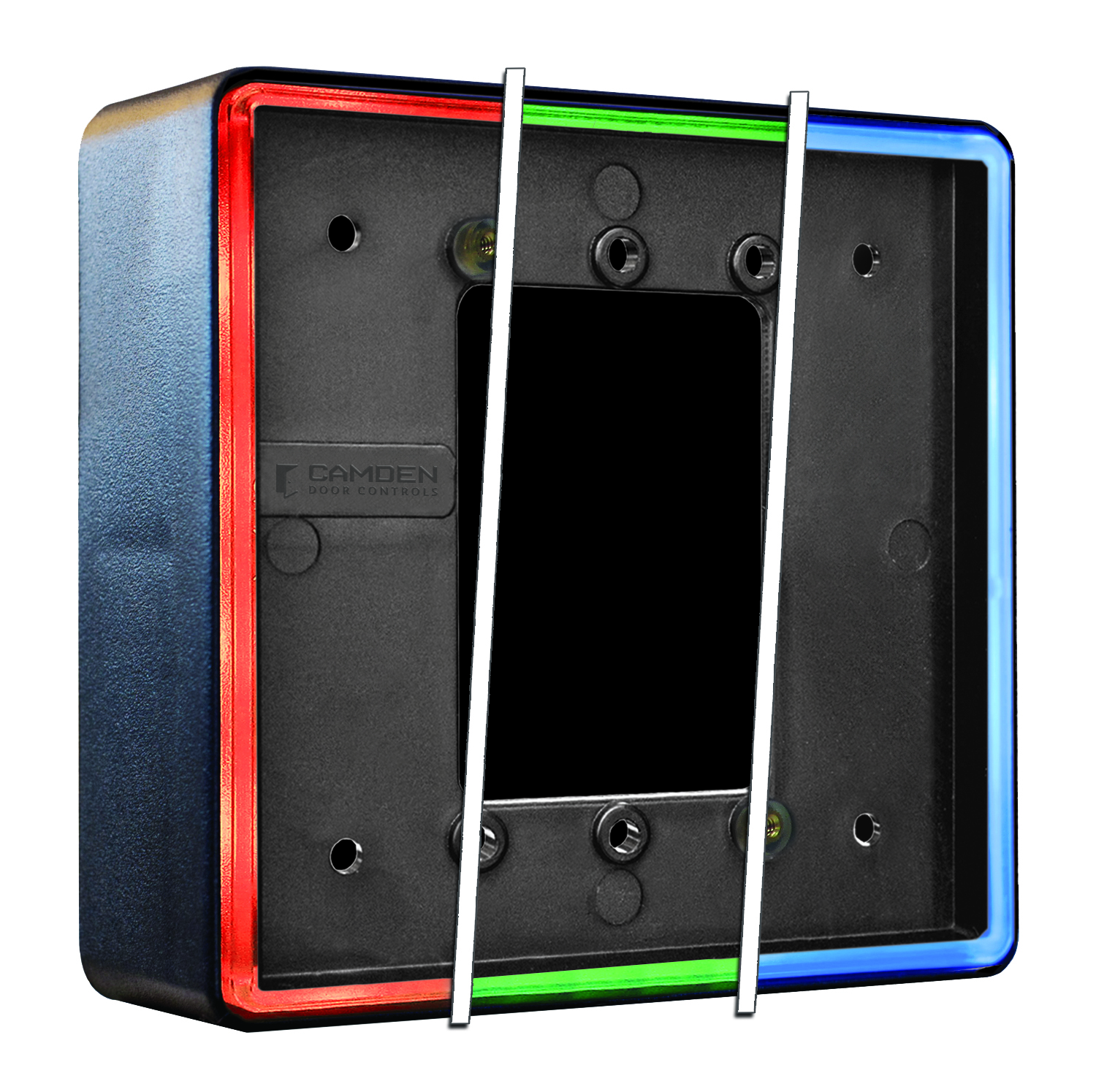

Surface, Carré 4-1/2", ROUGE/VERT/BLEU, c/w sirène, boîte de montage
Données EDI et approbations
|
|
Surface, Carré 4-1/2", ROUGE/VERT/BLEU, c/w sirène, boîte de montage
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 4"H
Poids : 0.6lbs.
CUP : 670454184849
Pays d’origine : CA
|
|

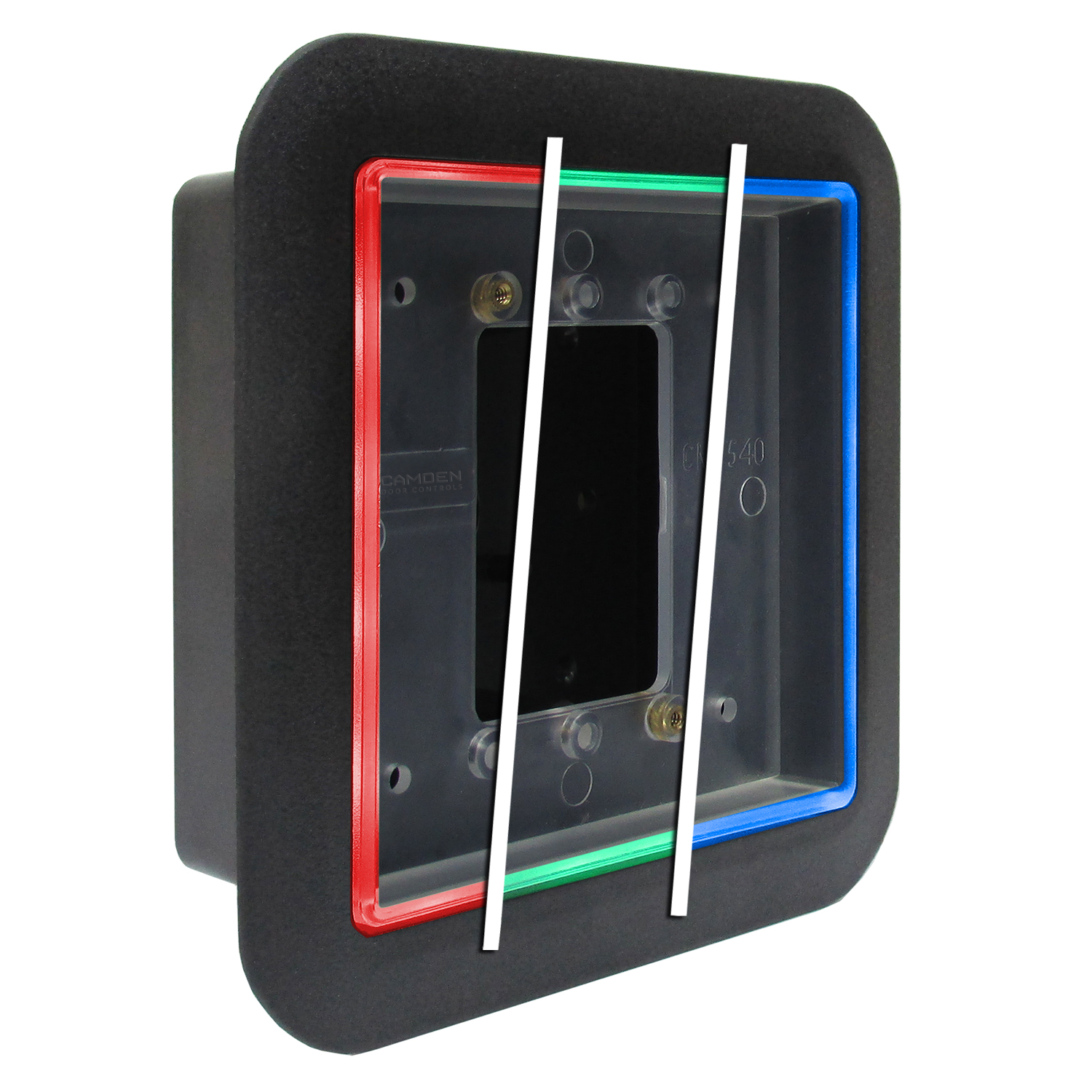

Encastré, carré 4-1/2", ROUGE/VERT/BLEU, c/w sirène, boîte de montage
Données EDI et approbations
|
|
Encastré, carré 4-1/2", ROUGE/VERT/BLEU, c/w sirène, boîte de montage
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 6"H
Poids : 1.5lbs.
CUP : 670454184856
Pays d’origine : CA
|
|
Boîtier encastré, rond de 41/2po, ROUGE/VERT, réalisé comme il se doit avec un résonateur
Données EDI et approbations
|
|
Boîtier encastré, rond de 41/2po, ROUGE/VERT, réalisé comme il se doit avec un résonateur
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 6"H
Poids : 1.5lbs.
CUP : 670454179456
Pays d’origine : CA
|
| |
|
Ensemble d'interrupteurs lumineux AURAMC - montage en surface
Cliquez pour agrandir la section
|
|
Coût net
|
|
 |
CM-45/X54 |

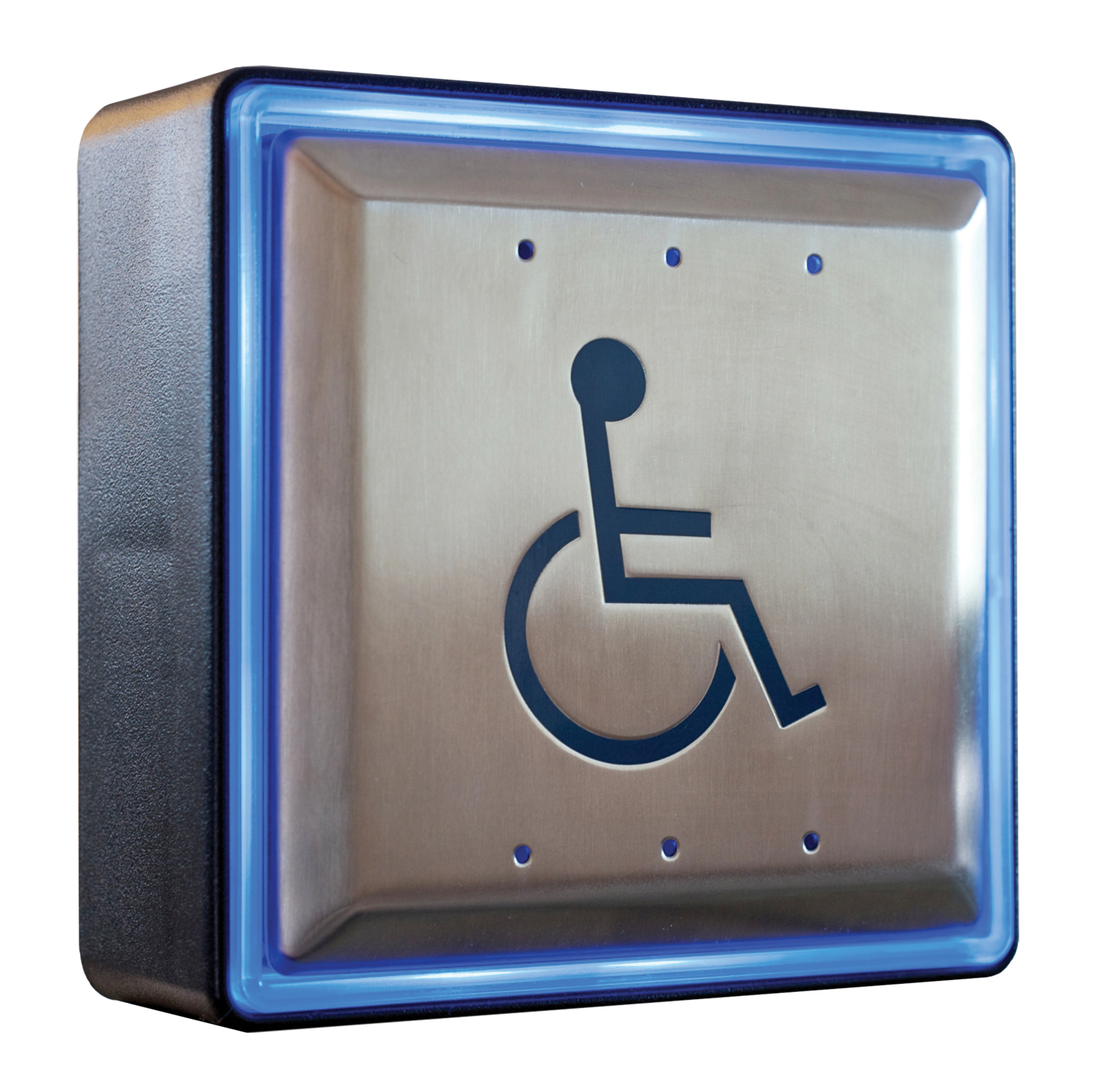

Plaque de poussée carrée de 4-1/2" (vis dissimulées) avec sirène, boîtier CM-54i à montage en surface illuminé ROUGE/VERT/BLEU
Données EDI et approbations
|
|
Plaque de poussée carrée de 4-1/2" (vis dissimulées) avec sirène, boîtier CM-54i à montage en surface illuminé ROUGE/VERT/BLEU
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 4"H
Poids : 1.5lbs.
CUP : NA
Pays d’origine : CA
|
|
|
CM-46/X54 |

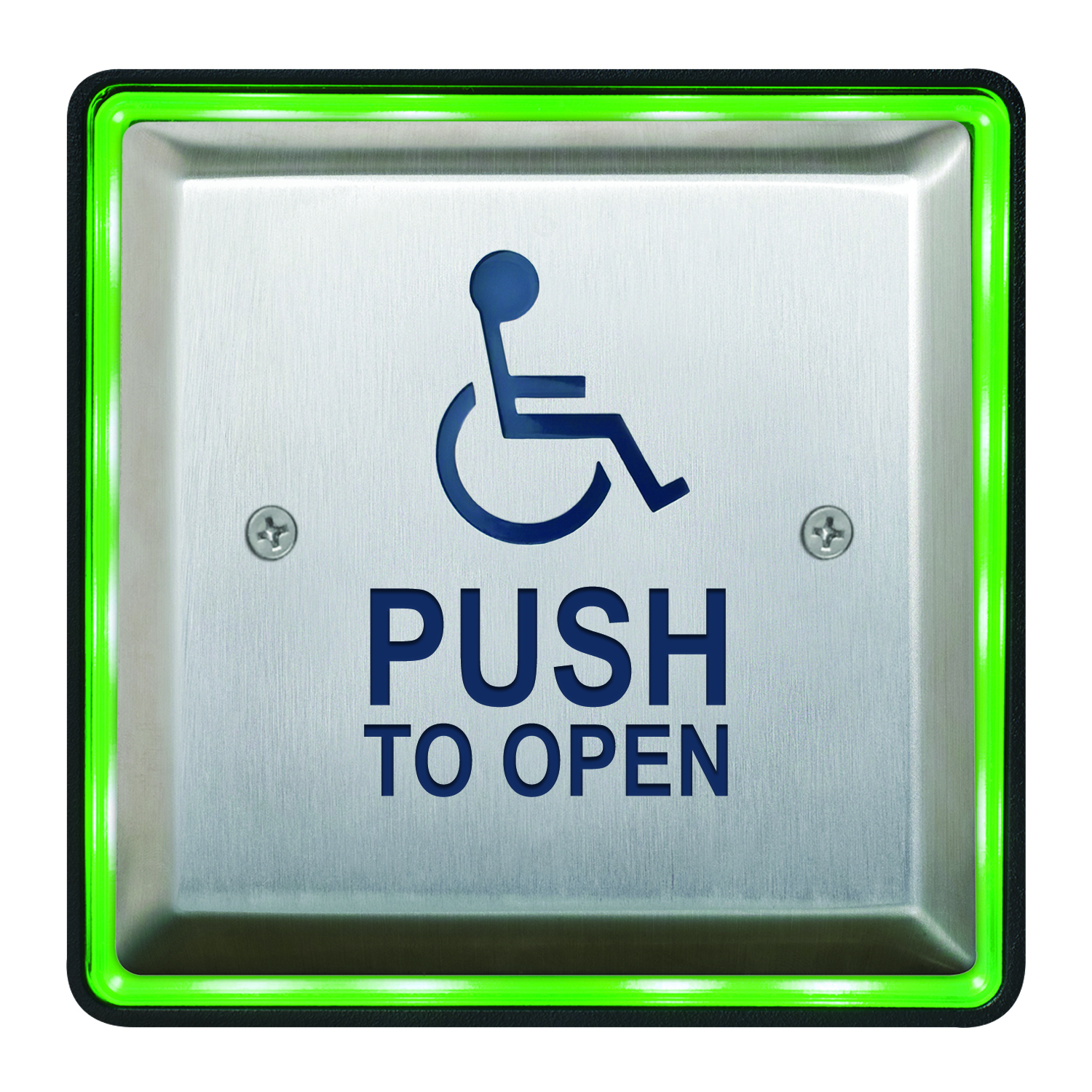

Plaque de poussée carrée de 4-1/2" (vis apparentes) avec sirène, boîtier CM-54i à montage en surface illuminé ROUGE/VERT/BLEU
Données EDI et approbations
|
|
Plaque de poussée carrée de 4-1/2" (vis apparentes) avec sirène, boîtier CM-54i à montage en surface illuminé ROUGE/VERT/BLEU
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 4"H
Poids : 1.5lbs.
CUP : NA
Pays d’origine : CA
|
| |
|
Ensemble d'interrupteurs lumineux AURAMC - montage encastré
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CM-40/X57 |

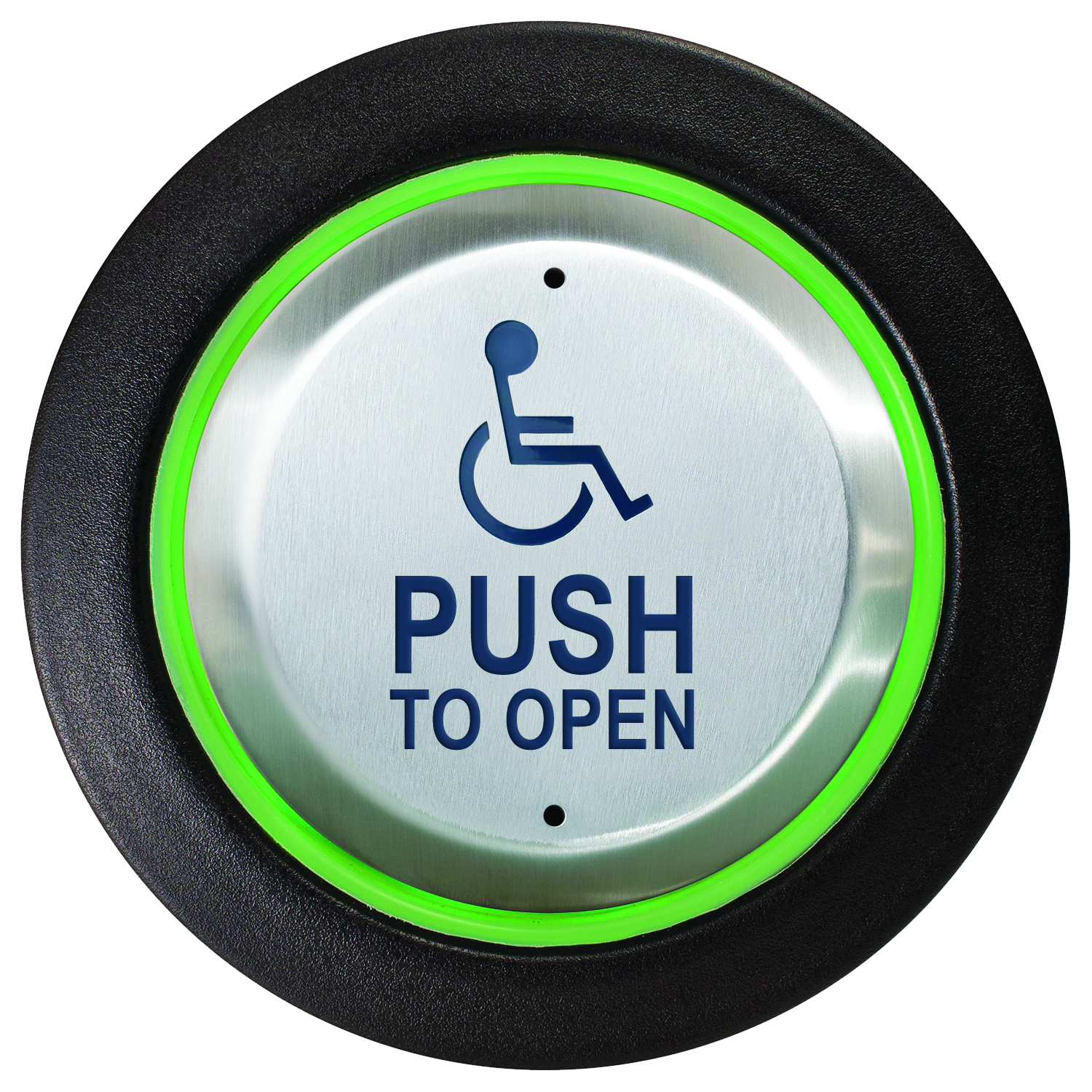

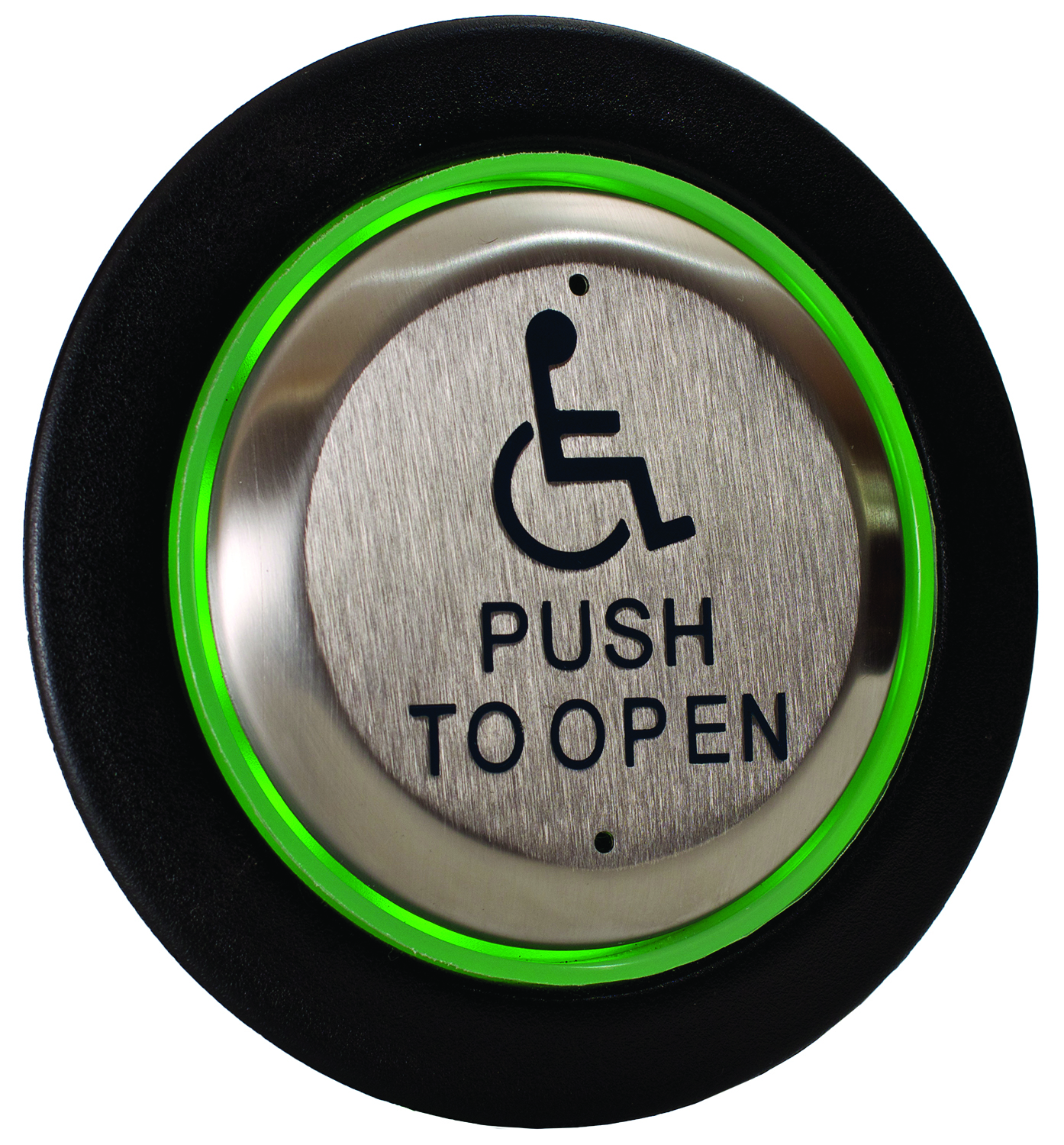

Plaque de porte ronde de 41/2po, résonateur réalisé comme il se doit, boîtier encastré CM-CM-57GR lumineux ROUGE/VERT
Données EDI et approbations
|
|
Plaque de porte ronde de 41/2po, résonateur réalisé comme il se doit, boîtier encastré CM-CM-57GR lumineux ROUGE/VERT
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 4"H
Poids : 1.5lbs.
CUP : NA
Pays d’origine : CA
|
|
|

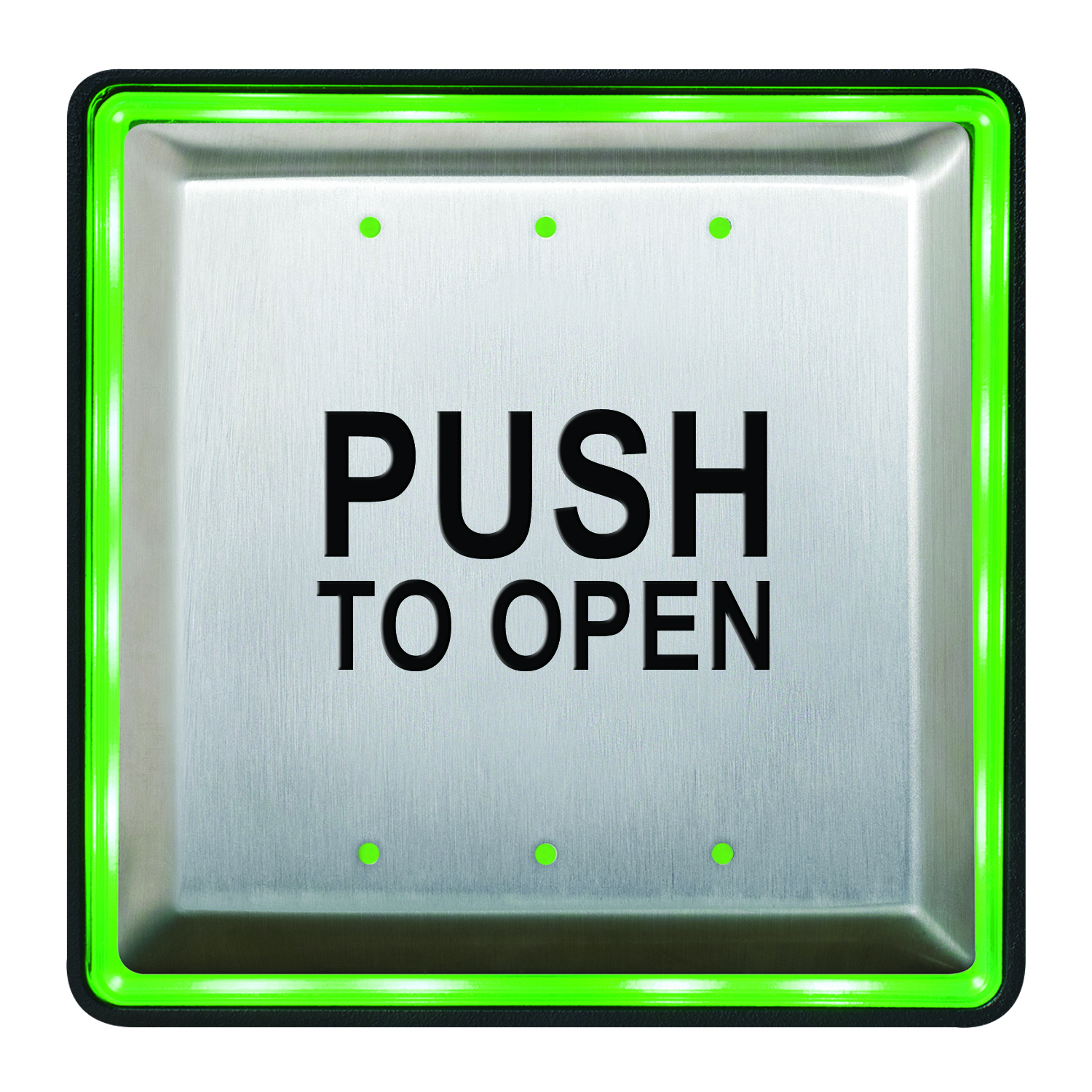

CM-45/X55 |

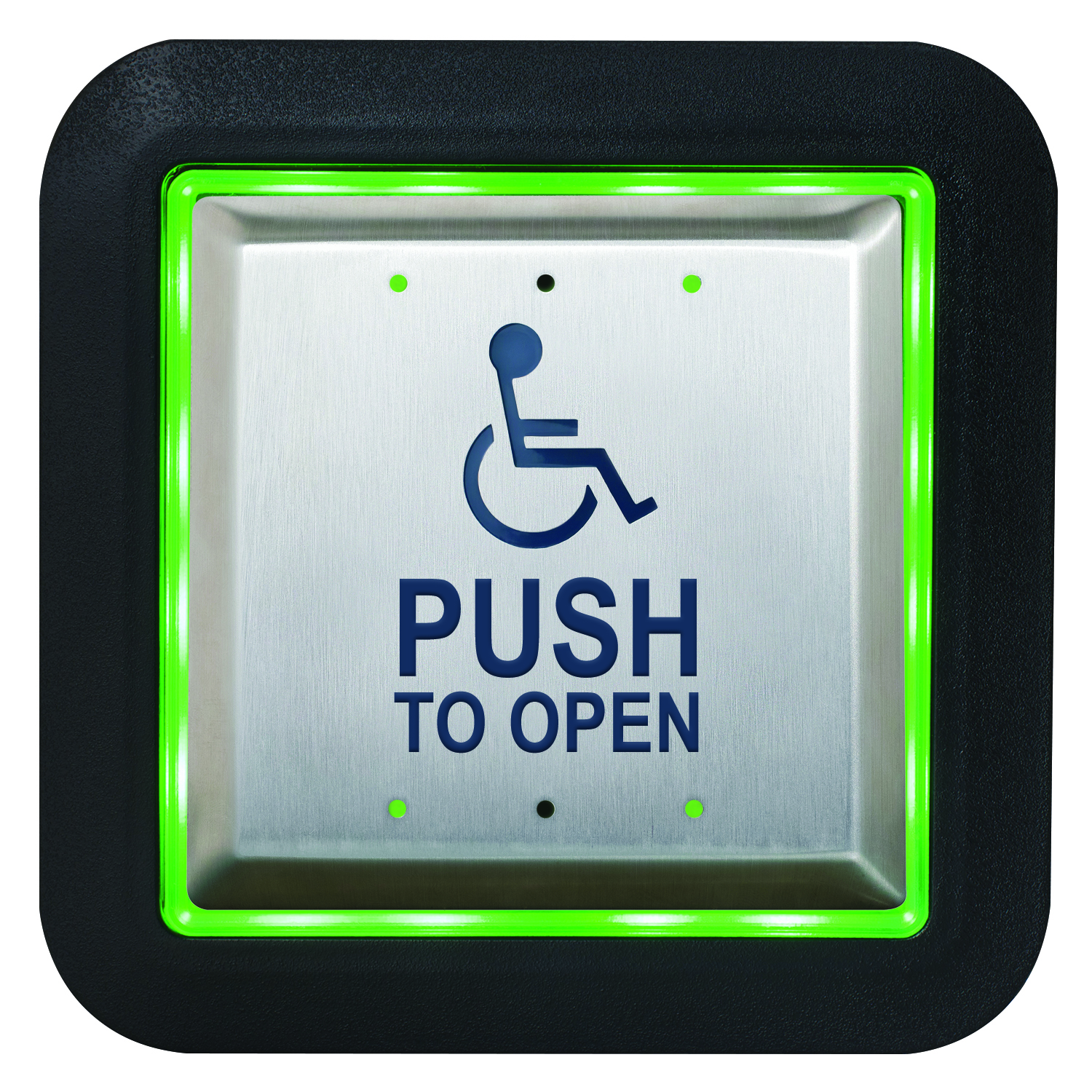

Plaque de poussée carrée de 4-1/2po (vis dissimulées), c/w sirène, boîtier CM-55i illuminé ROUGE/VERT/BLEU
Données EDI et approbations
|
|
Plaque de poussée carrée de 4-1/2po (vis dissimulées), c/w sirène, boîtier CM-55i illuminé ROUGE/VERT/BLEU
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 4"H
Poids : 1.5lbs.
CUP : NA
Pays d’origine : CA
|
|
|
CM-46/X55 |

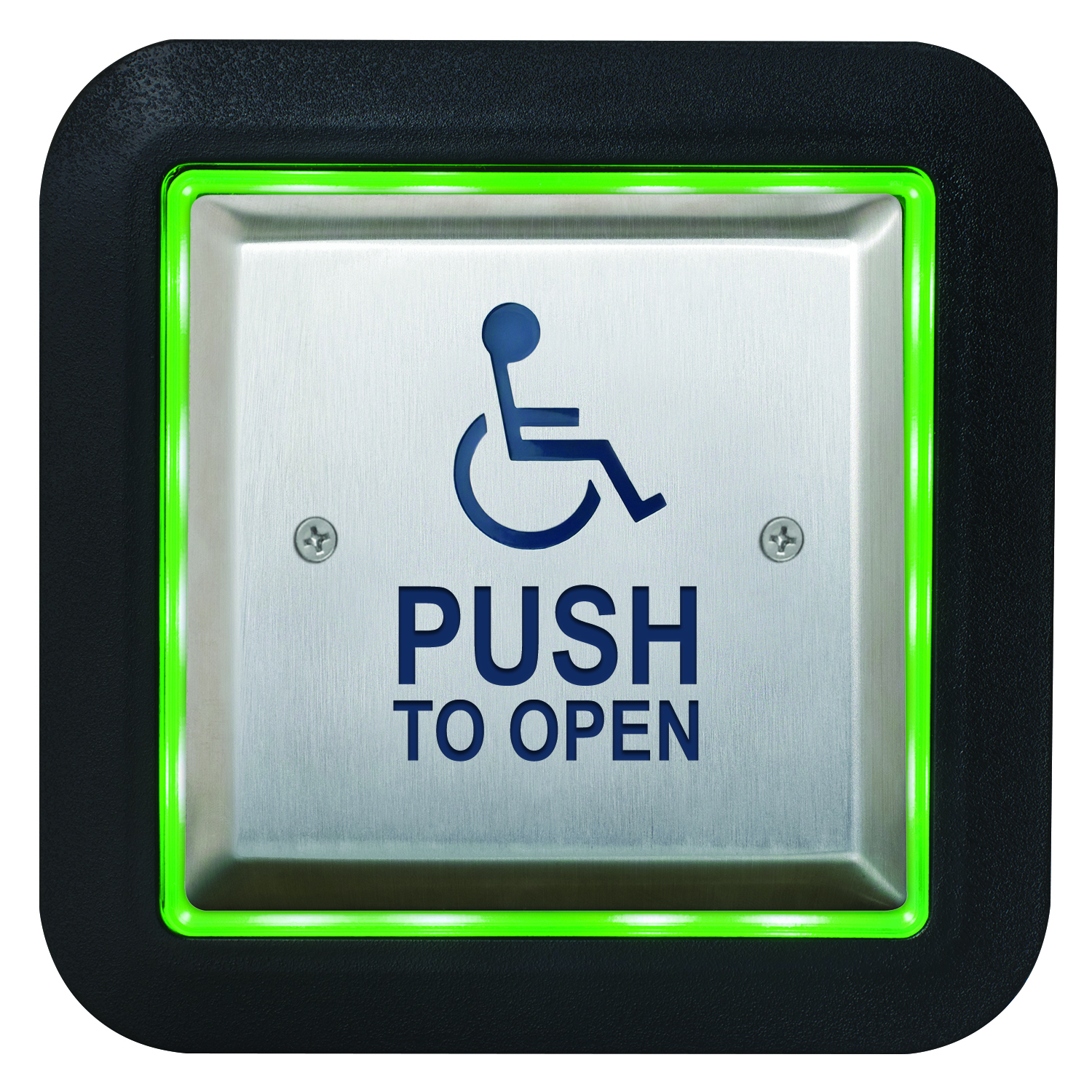

Plaque de poussée carrée de 4-1/2" (vis exposées), c/w sirène, illuminé ROUGE/VERTBLEU boîtier CM-55i (non disponible avec l’option graphique /8B)
Données EDI et approbations
|
|
Plaque de poussée carrée de 4-1/2" (vis exposées), c/w sirène, illuminé ROUGE/VERTBLEU boîtier CM-55i (non disponible avec l’option graphique /8B)
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 6"L x 6"W x 4"H
Poids : 1.5lbs.
CUP : NA
Pays d’origine : CA
|
| |
|
|
Options et finitions
|
|
|
Cliquez pour agrandir la section
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
|
SÉLECTIONNEZ LES OPTIONS
|
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE CI-DESSUS |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
 |
| OPTIONS GRAPHIQUES DE LA PLAQUE FRONTALE |
 |
| OPTIONS DE SIGNALISATION |
 |
| OPTIONS DE FAçADE |
|
| Options d'éléments graphiques pour plaque |
|
Coût net |
|
|
CM-xxx/1 |
Plaquette «SANS INSCRIPTION»
|
Plaquette «SANS INSCRIPTION»
|
|
|
|
|
CM-xxx/2 |
Symbole «FAUTEUIL ROULANT», bleu
|
Symbole «FAUTEUIL ROULANT», bleu
|
|
|
|
|
CM-xxx/2AL |
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu
|
|
|
|
|
CM-xxx/2AR |
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu
|
|
|
|
|
CM-xxx/3 |
Push to open, éléments graphiques en noir
|
Push to open, éléments graphiques en noir
|
|
|
|
|
CM-xxx/3F |
«POUSSEZ POUR OUVRIR», dessin en noir
|
«POUSSEZ POUR OUVRIR», dessin en noir
|
|
|
|
|
CM-xxx/4 |
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu
|
|
|
|
|
CM-xxx/4AL |
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu
|
|
|
|
|
CM-xxx/4AR |
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu
|
|
|
|
|
CM-xxx/4F |
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», dessin en noir
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», dessin en noir
|
|
|
|
|
CM-xxx/8 |
Push to Lock, noir
|
Push to Lock, noir
|
|
|
|
|
CM-xxx/8B |
«SYMBOLE DE SERRURE» et «POUSSEZ POUR VERROUILLER», dessin en rouge
|
«SYMBOLE DE SERRURE» et «POUSSEZ POUR VERROUILLER», dessin en rouge
|
|
|
|
|
CM-xxx/8D |
Push to Lock door, noir
|
Push to Lock door, noir
|
|
|
|
|
CM-xxx/8F |
«POUSSEZ POUR VERROUILLER», texte noir
|
«POUSSEZ POUR VERROUILLER», texte noir
|
|
|
| Affiches de contrôle de toilettes AURAMC |
|
Coût net |
|
|
CM-SE1 |
Double face. PORTE VERROUILLÉE QUAND ROUGE’ / DÉVERROUILLÉE QUAND VERT ET ‘OCCUPÉ QUAND ROUGE / ‘LIBRE QUAND VERT Anglais, pour boîtier carré en applique CM-54.
|
Double face. PORTE VERROUILLÉE QUAND ROUGE’ / DÉVERROUILLÉE QUAND VERT ET ‘OCCUPÉ QUAND ROUGE / ‘LIBRE QUAND VERT Anglais, pour boîtier carré en applique CM-54.
|
|
|
|
|
|
CM-SFE1 |
Double face. PORTE VERROUILLÉE QUAND ROUGE’ / DÉVERROUILLÉE QUAND VERT ET ‘OCCUPÉ QUAND ROUGE / ‘LIBRE QUAND VERT Anglais, pour boîtier carré encastré CM-55.
|
Double face. PORTE VERROUILLÉE QUAND ROUGE’ / DÉVERROUILLÉE QUAND VERT ET ‘OCCUPÉ QUAND ROUGE / ‘LIBRE QUAND VERT Anglais, pour boîtier carré encastré CM-55.
|
|
|
|
|
|
CM-SFF1 |
Double face. ‘PORTE VERROUILLÉE / ‘PORTE DÉVERROUILLÉE ET ‘OCCUPÉ’ / ‘LIBRE’ Français, pour boîtier carré encastré CM-55.
|
Double face. ‘PORTE VERROUILLÉE / ‘PORTE DÉVERROUILLÉE ET ‘OCCUPÉ’ / ‘LIBRE’ Français, pour boîtier carré encastré CM-55.
|
|
|
|
|
|
CM-FRE1 |
Double face. PORTE VERROUILLÉE QUAND ROUGE’ / DÉVERROUILLÉE QUAND VERT ET ‘OCCUPÉ QUAND ROUGE / ‘LIBRE QUAND VERT Anglais, pour boîtier rond encastré CM-57.
|
Double face. PORTE VERROUILLÉE QUAND ROUGE’ / DÉVERROUILLÉE QUAND VERT ET ‘OCCUPÉ QUAND ROUGE / ‘LIBRE QUAND VERT Anglais, pour boîtier rond encastré CM-57.
|
|
|
|
|
CM-FRF1 |
Double face. ‘PORTE VERROUILLÉE / ‘PORTE DÉVERROUILLÉE ET ‘OCCUPÉ’ / ‘LIBRE’ Français, pour boîtier rond encastré CM-57.
|
Double face. ‘PORTE VERROUILLÉE / ‘PORTE DÉVERROUILLÉE ET ‘OCCUPÉ’ / ‘LIBRE’ Français, pour boîtier rond encastré CM-57.
|
|
|
|
|
|
|
Poids et dimensions de l’emballage:
|
|
|
