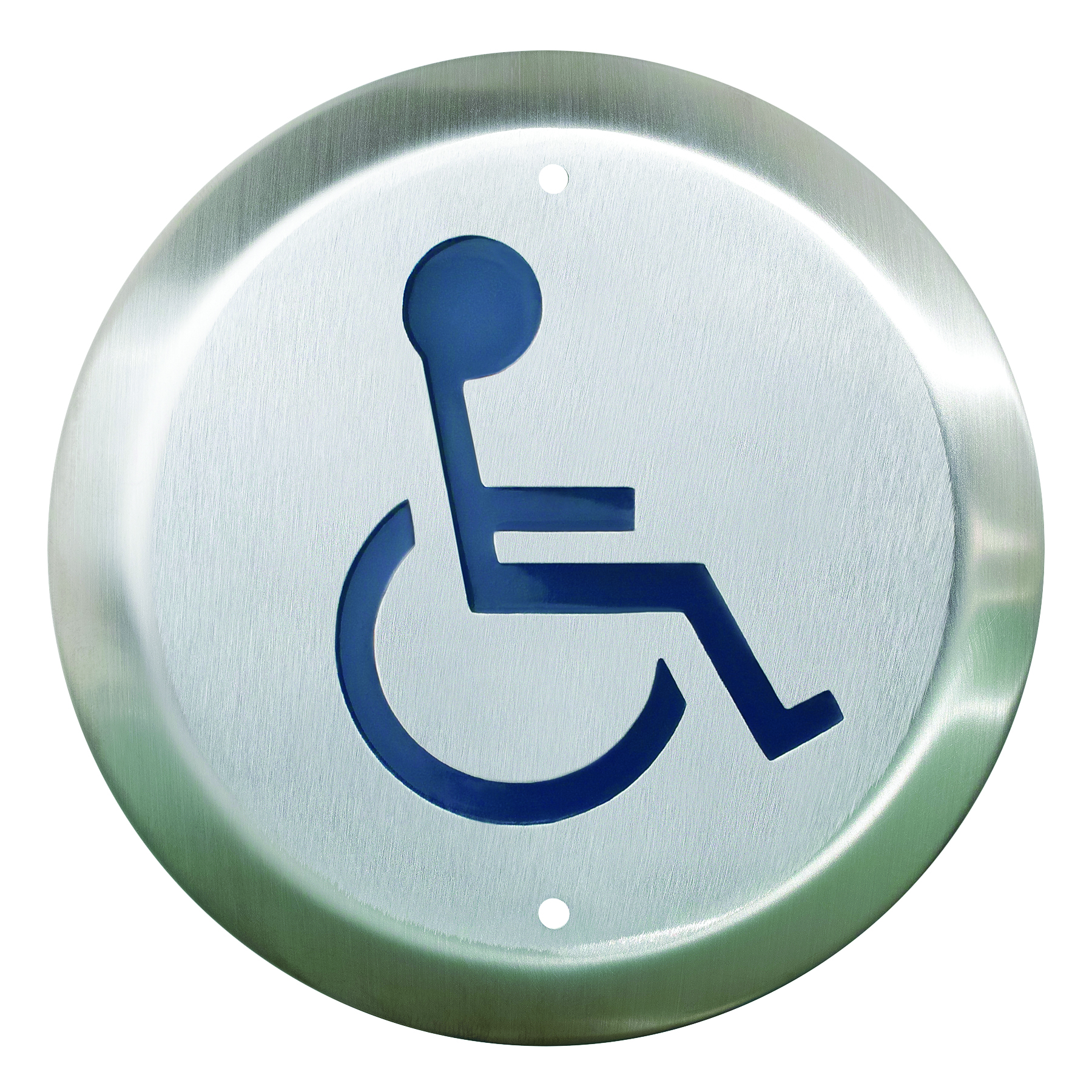

| CM-40/4, rond de 4 1/2 po |
CM-40/4, rond de 4 1/2 po
|
|
Les interrupteurs à plaque poussoir des séries CM-40, CM-41 et CM-60 sont des commandes de porte robustes conformes à la norme ADA. Les plaques frontales sont en acier inoxydable ou en laiton massif, et l'ensemble est conçu pour une installation facile. La plaque arrière carrée en acier inoxydable CM-41 de 4-1/2" est assez grande pour habiller (couvrir) une boîte électrique mal installée. Elle s'adaptera également parfaitement à la plupart des boîtes de surface de 4-1/2". LES INTERRUPTEURS À PLAQUE-POUSSOIR CAMDEN DISPOSENT MAINTENANT D'UNE RÉSISTANCE À L'EAU STANDARD! Remarque: Les revêtements architecturaux doivent être choisis par commande spéciale. Le bon de commande ne peut être annulé après la confirmation de la commande et le produit ne peut être retourné pour un crédit. Il faut un minimum de 14jours ouvrables pour la production.
Finitions architecturales :Interrupteurs avec finition architecturale disponibles uniquement avec options graphiques /1, /2, /3, /4
|
|
|

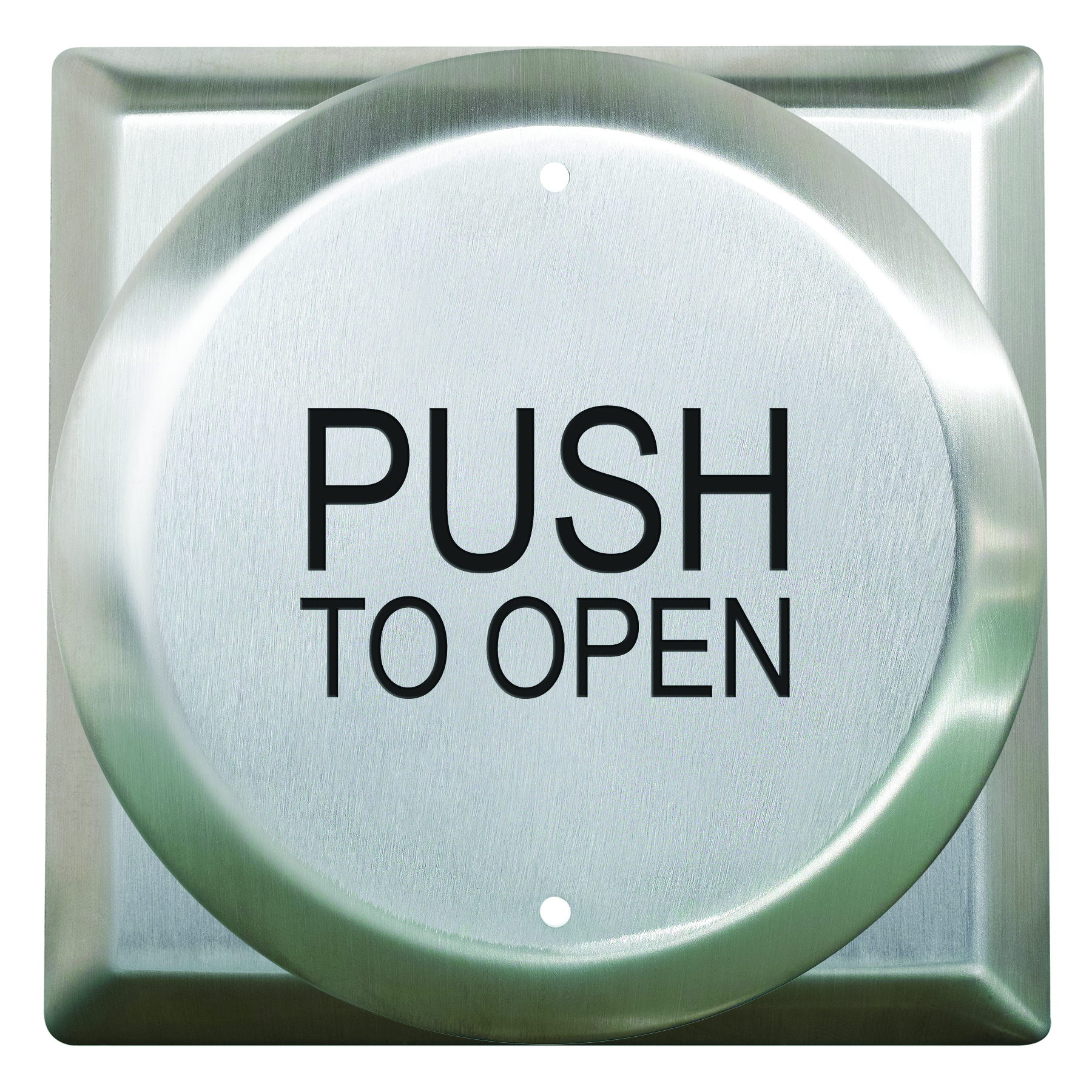

| CM-41/3, 4-1/2" rond avec plaque arrière carrée |
|
|
|

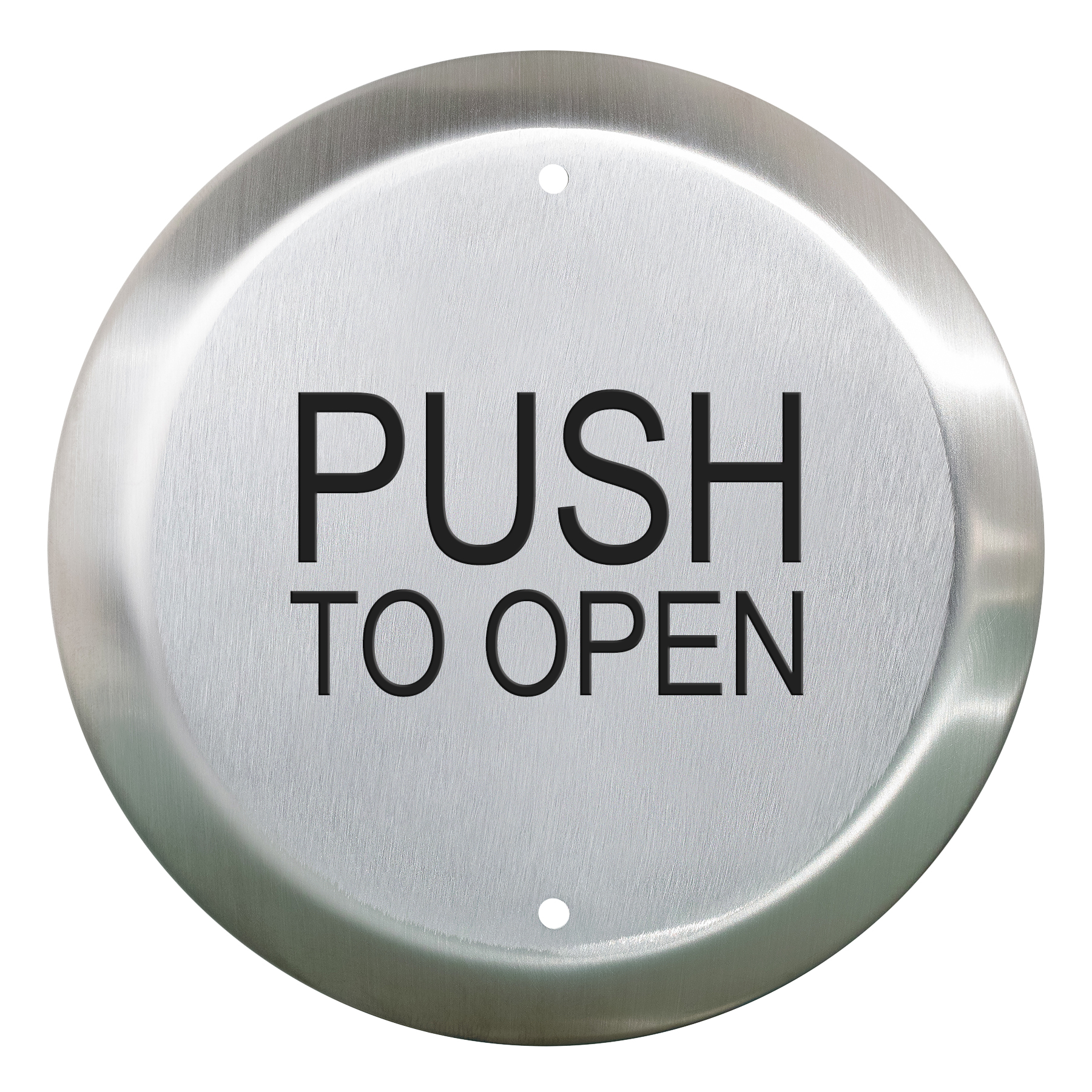

| CM-60/3, rond de 6 po |
|
|
|
| Billet de blogue | Nouveau symbole d’accessibilité |
|
Modèles concurrentiels..
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Dormakaba (RCI)
|
950-H45MOX32D
|
CM-40, CM-xxx/2
|
|
|
950-H6MOX32D
|
CM-60, CM-xxx/2
|
|
|
950-HP45MOX32D
|
CM-40, CM-xxx/4
|
|
|
950-HP6MOX32D
|
CM-60, CM-xxx/4
|
|
|
950-P45MOX32D
|
CM-40, CM-xxx/3
|
|
|
950-P6MOX32D
|
CM-60, CM-xxx/3
|
|
MS Sedco
|
59R4-HSS
|
CM-40, CM-xxx/4
|
|
|
59R4-P
|
CM-40, CM-xxx/3
|
|
|
59R6-HSS
|
CM-60, CM-xxx/4
|
|
|
59R6-P
|
CM-60, CM-xxx/3
|
|
Wikk
|
4R-1
|
CM-40, CM-xxx/1
|
|
|
4R-11
|
CM-40, CM-xxx/7
|
|
|
4R-2
|
CM-40, CM-xxx/3
|
|
|
4R-3
|
CM-40, CM-xxx/4
|
|
|
4R-3AL
|
CM-40, CM-xxx/4AL
|
|
|
4R-3AR
|
CM-40, CM-xxx/4AR
|
|
|
4R-5
|
CM-40, CM-xxx/2
|
|
|
6R-1
|
CM-60, CM-xxx/1
|
|
|
6R-2
|
CM-60, CM-xxx/3
|
|
|
6R-3
|
CM-60, CM-xxx/4
|
|
|
6R-3AL
|
CM-60, CM-xxx/4AL
|
|
|
6R-3AR
|
CM-60, CM-xxx/4AR
|
|
|
6R-5
|
CM-60, CM-xxx/2
|
|
|
6R-8
|
CM-60, CM-xxx/3F
|
|
|
6R-9
|
CM-60, CM-xxx/4F
|
|
|
| CM-40/4, rond de 4 1/2 po |
CM-40/4, rond de 4 1/2 po
|
Les interrupteurs à plaque poussoir des séries CM-40, CM-41 et CM-60 sont des commandes de porte robustes conformes à la norme ADA. Les plaques frontales sont en acier inoxydable ou en laiton massif, et l'ensemble est conçu pour une installation facile. La plaque arrière carrée en acier inoxydable CM-41 de 4-1/2" est assez grande pour habiller (couvrir) une boîte électrique mal installée. Elle s'adaptera également parfaitement à la plupart des boîtes de surface de 4-1/2". LES INTERRUPTEURS À PLAQUE-POUSSOIR CAMDEN DISPOSENT MAINTENANT D'UNE RÉSISTANCE À L'EAU STANDARD! Remarque: Les revêtements architecturaux doivent être choisis par commande spéciale. Le bon de commande ne peut être annulé après la confirmation de la commande et le produit ne peut être retourné pour un crédit. Il faut un minimum de 14jours ouvrables pour la production.
Finitions architecturales :Interrupteurs avec finition architecturale disponibles uniquement avec options graphiques /1, /2, /3, /4
|
|
|
|
|
|
|
| CM-41/3, 4-1/2" rond avec plaque arrière carrée |
|
|
|
|
| CM-60/3, rond de 6 po |
|
|
|
|
| Billet de blogue | Nouveau symbole d’accessibilité |
|
|
Modèles concurrentiels
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Dormakaba (RCI)
|
950-H45MOX32D
|
CM-40, CM-xxx/2
|
|
|
950-H6MOX32D
|
CM-60, CM-xxx/2
|
|
|
950-HP45MOX32D
|
CM-40, CM-xxx/4
|
|
|
950-HP6MOX32D
|
CM-60, CM-xxx/4
|
|
|
950-P45MOX32D
|
CM-40, CM-xxx/3
|
|
|
950-P6MOX32D
|
CM-60, CM-xxx/3
|
|
MS Sedco
|
59R4-HSS
|
CM-40, CM-xxx/4
|
|
|
59R4-P
|
CM-40, CM-xxx/3
|
|
|
59R6-HSS
|
CM-60, CM-xxx/4
|
|
|
59R6-P
|
CM-60, CM-xxx/3
|
|
Wikk
|
4R-1
|
CM-40, CM-xxx/1
|
|
|
4R-11
|
CM-40, CM-xxx/7
|
|
|
4R-2
|
CM-40, CM-xxx/3
|
|
|
4R-3
|
CM-40, CM-xxx/4
|
|
|
4R-3AL
|
CM-40, CM-xxx/4AL
|
|
|
4R-3AR
|
CM-40, CM-xxx/4AR
|
|
|
4R-5
|
CM-40, CM-xxx/2
|
|
|
6R-1
|
CM-60, CM-xxx/1
|
|
|
6R-2
|
CM-60, CM-xxx/3
|
|
|
6R-3
|
CM-60, CM-xxx/4
|
|
|
6R-3AL
|
CM-60, CM-xxx/4AL
|
|
|
6R-3AR
|
CM-60, CM-xxx/4AR
|
|
|
6R-5
|
CM-60, CM-xxx/2
|
|
|
6R-8
|
CM-60, CM-xxx/3F
|
|
|
6R-9
|
CM-60, CM-xxx/4F
|
| |
|
| Caractéristiques |
|
Spécifications |
|
Ressources |
|
|
-
Satisfait les exigences de l'ADA
-
La conception tout active exige une force d'actionnement minimale
-
Conception d'interrupteur à 4 goujons et amortisseurs de caoutchouc pour un fonctionnement silencieux
-
Construction durable en acier inoxydable ou en laiton
-
Garantie de 3 ans
| Type d'interrupteur: |
Momentané
|
| Type de contact: |
SPDT en forme de 'C'
|
| Capacité des contacts: |
15 A à 30Vcc
|
| Montage: |
|
CM-40,
CM-41:
|
À commande unique
|
|
CM-60:
|
Bande simple ou double ou 4 x 4
|
| |
| Fini régulier: |
US32 / 630
|
| Dimensions: |
|
CM-40:
|
4-1/2 » x 1-3/4 »
(114 mm x 44 mm)
|
|
CM-45:
|
4 1/2 po x 4 1/2 po x 1 3/4 po
(114 mm x 114 mm x 44 mm)
|
|
CM-60:
|
6 » x 1-1/8 »
(152 mm x 28,6 mm)
|
| |
|
|
Modèles
|
|
Cliquez pour sélectionner les options de configuration pour personnaliser le modèle de commutateur
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
|
|
|
|
Plaques de poussée rondes
Cliquez pour agrandir la section
|
|
Coût net
|
|
 |
CM-40 |
Interrupteur rond à plaque poussoir de 4-1/2"
Données EDI et approbations
|
|
Interrupteur rond à plaque poussoir de 4-1/2"
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 1.50"L x 6.25"W x 6.25"H
Poids : 0.62lbs.
CUP : NA
Pays d’origine : CA
|
|
|
CM-41 |
Interrupteur à plaque à poussoir rond de 4-1/2" avec plaque arrière carrée
Données EDI et approbations
|
|
Interrupteur à plaque à poussoir rond de 4-1/2" avec plaque arrière carrée
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 1.25"L x 6.25"W x 6.25"H
Poids : 0.76lbs.
CUP : NA
Pays d’origine : CA
|
|
|
CM-60 |
Interrupteur rond à plaque poussoir de 6 po
Données EDI et approbations
|
|
Interrupteur rond à plaque poussoir de 6 po
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 1.50"L x 6.25"W x 6.25"H
Poids : 0.93lbs.
CUP : NA
Pays d’origine : CA
|
| |
|
Plaques de poussée rondes, Kinetic(tm) Sans pile
Cliquez pour agrandir la section
|
|
Coût net
|
|
|
CM-40K |
Interrupteur à plaque poussoir rond en acier inoxydable de 4-1/2"
Données EDI et approbations
|
|
Interrupteur à plaque poussoir rond en acier inoxydable de 4-1/2"
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
Pays d’origine : CA
|
|
|
CM-41K |
Interrupteur à plaque poussoir ronde en acier inoxydable de 4 1/2 po avec plaque arrière carrée
Données EDI et approbations
|
|
Interrupteur à plaque poussoir ronde en acier inoxydable de 4 1/2 po avec plaque arrière carrée
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
Pays d’origine : CA
|
|
|
CM-60K |
Interrupteur à plaque poussoir rond en acier inoxydable de 6 po
Données EDI et approbations
|
|
Interrupteur à plaque poussoir rond en acier inoxydable de 6 po
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : "L x "W x "H
Poids :
Pays d’origine : CA
|
| |
|
|
Options et finitions
|
|
|
Cliquez pour agrandir la section
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
|
SÉLECTIONNEZ LES OPTIONS
|
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE CI-DESSUS |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
 |
| OPTIONS GRAPHIQUES DE LA PLAQUE FRONTALE |
 |
| OPTIONS RéSISTANTES AUX INTEMPéRIES |
 |
| CONTACT OPTIONS |
 |
| OPTIONS DE FINITION ARCHITECTURALE |
|
| Options d'éléments graphiques pour plaque |
|
Coût net |
|
|
CM-xxx/1 |
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
|
|
|
|
CM-xxx/2 |
Symbole «FAUTEUIL ROULANT», bleu Ajouter /2 au modèle #
|
Symbole «FAUTEUIL ROULANT», bleu Ajouter /2 au modèle #
|
|
|
|
|
CM-xxx/A2 |
Symbole 'FAUTEUIL ROULANT ACTIF', noir
|
Symbole 'FAUTEUIL ROULANT ACTIF', noir
|
|
|
|
|
CM-xxx/2AL |
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
|
|
|
|
CM-xxx/2AR |
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
|
|
|
|
CM-xxx/3 |
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
|
|
|
|
CM-xxx/3F |
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
|
|
|
|
CM-xxx/4 |
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
|
|
|
|
CM-xxx/A4 |
Symbole « FAUTEUIL ROULANT ACTIF » et texte « Pousser pour ouvrir », bleu. Non livrable sur les interrupteurs Column(MC) en acier inoxydable
|
Symbole « FAUTEUIL ROULANT ACTIF » et texte « Pousser pour ouvrir », bleu. Non livrable sur les interrupteurs Column(MC) en acier inoxydable
|
|
|
|
|
CM-xxx/4AL |
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
|
|
|
|
CM-xxx/4AR |
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
|
|
|
|
CM-xxx/4F |
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR', graphiques bleus Ajouter /4F au modèle #
|
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR', graphiques bleus Ajouter /4F au modèle #
|
|
|
|
|
CM-xxx/8 |
Push to Lock, noir Ajouter /8 au modèle #
|
Push to Lock, noir Ajouter /8 au modèle #
|
|
|
|
|
CM-xxx/8B |
'LOCK SYMBOL' et 'PUSH TO LOCK', texte noir Ajouter /8B au modèle #
|
'LOCK SYMBOL' et 'PUSH TO LOCK', texte noir Ajouter /8B au modèle #
|
|
|
|
|
CM-xxx/8D |
Push to Lock door, noir Ajouter /8D au modèle #
|
Push to Lock door, noir Ajouter /8D au modèle #
|
|
|
|
|
CM-xxx/8F |
«POUSSEZ POUR VERROUILLER», texte noir Ajouter /8F au modèle #
|
«POUSSEZ POUR VERROUILLER», texte noir Ajouter /8F au modèle #
|
|
|
| Options imperméables |
|
Coût net |
|
|
|
CM-xxx-WT |
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
|
|
| Options de contacts |
|
Coût net |
|
|
|
CM-xxx-DP |
Commutateur bipolaire bidirectionnel au lieu d'un interrupteur unipolaire bidirectionnel Ajouter 'DP' au numéro de produit
|
Commutateur bipolaire bidirectionnel au lieu d'un interrupteur unipolaire bidirectionnel Ajouter 'DP' au numéro de produit
|
|
|
| Finis architecturaux |
|
Coût net |
|
|
|
CM-xxx-SB |
revêtement en laiton satiné (US4 / 606) Ajouter 'SB' au numéro de produit
|
revêtement en laiton satiné (US4 / 606) Ajouter 'SB' au numéro de produit
|
|
|
|
|
|
CM-xxx-OB |
revêtement en bronze frotté à l'huile (US10B / 613) Ajouter 'OB' au numéro de produit
|
revêtement en bronze frotté à l'huile (US10B / 613) Ajouter 'OB' au numéro de produit
|
|
|
|
|
|
CM-xxx-PB |
laiton poli (US3 / 605) Ajouter 'PB' au produit #
|
laiton poli (US3 / 605) Ajouter 'PB' au produit #
|
|
|
|
|
|
CM-xxx-AB |
revêtement en laiton antique (US5 / 609) Ajouter 'AB' au numéro de produit
|
revêtement en laiton antique (US5 / 609) Ajouter 'AB' au numéro de produit
|
|
|
|
|
|
|
Poids et dimensions de l’emballage:
|
|
|
Compatible Mounting Boxes
|
|
|
Cliquez pour agrandir la section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
 |
| ESCUTCHEONS |
 |
| SWITCH BOLLARDS (POSTS) |
|
| Boîtes de montage et accessoires: À double commande |
|
Coût net |
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
CM-540B
Boîtier en applique, faible profondeur. Polymère noir résistant aux flammes et aux chocs (ABS) L 413/16po x H 413/16po x P 5/8po
|
Boîtier en applique, faible profondeur. Polymère noir résistant aux flammes et aux chocs (ABS) L 413/16po x H 413/16po x P 5/8po
|
|
|
|
CM-660
Plaque d'habillage 6-1/2po, couvercle de boîtier carré encastré de 4po à double commande, acier inoxydable de forte épaisseur
|
Plaque d'habillage 6-1/2po, couvercle de boîtier carré encastré de 4po à double commande, acier inoxydable de forte épaisseur
|
|
|
|
CM-49C
Plaque d'adaptation pour le montage d'un boîtier à double commande ou carré de 4 po, 4 po x 1/16 po
|
Plaque d'adaptation pour le montage d'un boîtier à double commande ou carré de 4 po, 4 po x 1/16 po
|
|
|
|
|
CM-43G
Joint d'étanchéité pour boîtiers CM-43CBL et CM-63CBL
|
Joint d'étanchéité pour boîtiers CM-43CBL et CM-63CBL
|
|
|
| Boîtes de montage et accessoires: Boîtier ABS rond |
|
Coût net |
|
CM-47S
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
|
|
|
CM-47SER
Surface, ronde, extra profonde, pour interrupteurs à plaque poussoir série Kinetic(tm) CM-40K
|
Surface, ronde, extra profonde, pour interrupteurs à plaque poussoir série Kinetic(tm) CM-40K
|
|
|
|
CM-69S
Surface, profondeur standard ronde, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 6-1/2" x 1-3/4"D
|
Surface, profondeur standard ronde, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 6-1/2" x 1-3/4"D
|
|
|
|
CM-69SER
Surface, ronde, extra profonde, pour interrupteurs à plaque poussoir série Kinetic(tm) CM-60K et interrupteurs SureWave(tm) avec plaques frontales en option «R»
|
Surface, ronde, extra profonde, pour interrupteurs à plaque poussoir série Kinetic(tm) CM-60K et interrupteurs SureWave(tm) avec plaques frontales en option «R»
|
|
|
| Écussons: 2 pièces. Rosaces ABS |
|
Coût net |
|
CM-49
Trousse de montage en applique ou encastré, comprend les modèles CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po comprend CM-49A, CM49B, CM-49C et CM-49G. 8-3/4" x 2
|
Trousse de montage en applique ou encastré, comprend les modèles CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po comprend CM-49A, CM49B, CM-49C et CM-49G. 8-3/4" x 2
|
|
|
|
CM-79
Trousse de montage en applique ou encastré, comprend les modèles CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po comprend les séries CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po
|
Trousse de montage en applique ou encastré, comprend les modèles CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po comprend les séries CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po
|
|
|
| Écussons: Rosaces en acier inoxydable |
|
Coût net |
|
CM-59S
Surface, rond, profondeur standard. Acier inoxydable de gros calibre 7-3/4" x 1-1/8"
|
Surface, rond, profondeur standard. Acier inoxydable de gros calibre 7-3/4" x 1-1/8"
|
|
|
|
CM-89S
Surface, rond, profondeur normale. Calibre d'acier inoxydable épais de 95/8po x 11/2po
|
Surface, rond, profondeur normale. Calibre d'acier inoxydable épais de 95/8po x 11/2po
|
|
|
| Bornes d’aiguillage (poteaux): Aluminium anodisé clair |
|
Coût net |
|
|
CM-42-CSU
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
|
|
|
CM-42-BSU
Hauteur de 42po, (36po de hauteur de commutateur), prép. commande unique, aluminium pâle de 6po x 6po
|
Hauteur de 42po, (36po de hauteur de commutateur), prép. commande unique, aluminium pâle de 6po x 6po
|
|
|
|
CM-48-BSU
Préparation pour commande unique, de 48 po, (interrupteur à une hauteur de 42 po), 6 po x 6 po en aluminium clair
|
Préparation pour commande unique, de 48 po, (interrupteur à une hauteur de 42 po), 6 po x 6 po en aluminium clair
|
|
|
| Bornes d’aiguillage (poteaux): Acier inoxydable |
|
Coût net |
|
CM-42-BSU-SS
Interrupteur à commande unique d'une hauteur de 42 po, 6 po x 6 po, en acier inoxydable
|
Interrupteur à commande unique d'une hauteur de 42 po, 6 po x 6 po, en acier inoxydable
|
|
|
|
|
CM-48-BSU-SS
Interrupteur à commande unique d'une hauteur de 48 po, 6 po x 6 po, en acier inoxydable
|
Interrupteur à commande unique d'une hauteur de 48 po, 6 po x 6 po, en acier inoxydable
|
|
|
|
|
Lazerpoint RF
Ce produit a été conçu pour une utilisation avec le système sans fil le plus fiable et facile à installer de l'industrie!
|
|
|
