CM-5085RPTE
Champignon pneumatique simple de 2 3/8 poBouton-poussoir avecPlaque frontale en aluminium |
CM-5085RPTE
Champignon pneumatique simple de 2 3/8 poBouton-poussoir avecPlaque frontale en aluminium
|
|
Les modèles de série CM-5000 à bouton-poussoir coup-de-poing sont spécialement conçus et fabriqués pour répondre aux exigences strictes des installations à fort volume de commandes de sortie. Les boutons font 23/8po (60mm) de diamètre et sont offerts en vert, rouge ou bleu. Les commutateurs sont recouverts d'une plaquette à commande unique en aluminium brossé de 1/4po. Remarque: Les options de dessingravé sur le bouton, telles qu'illustrées ne sont offertes que pour les commutateurs à contact momentané. Les commutateurs à poussoir ou tournant ne peuvent être gravés au centre du bouton.
|
Modèles concurrentiels..
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Alarm Controls
|
TS-60
|
CM-5085RPTE
|
|
|
TS21-21RPN
|
CM-5085R/7
|
|
Dormakaba (RCI)
|
918-REM0X28
|
CM-5000, CM-xxxE, CM-xxxR
|
|
|
918-REM0X40
|
CM-5000, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-REMAX28
|
CM-5030, CM-xxxE, CM-xxxR
|
|
|
918-REMAX40
|
CM-5030, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-RETD28
|
CM-5085, CM-xxxE, CM-xxxR
|
|
|
918-RETD40
|
CM-5085, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
CM-5085RPTE
Champignon pneumatique simple de 2 3/8 poBouton-poussoir avecPlaque frontale en aluminium |
CM-5085RPTE
Champignon pneumatique simple de 2 3/8 poBouton-poussoir avecPlaque frontale en aluminium
|
Les modèles de série CM-5000 à bouton-poussoir coup-de-poing sont spécialement conçus et fabriqués pour répondre aux exigences strictes des installations à fort volume de commandes de sortie. Les boutons font 23/8po (60mm) de diamètre et sont offerts en vert, rouge ou bleu. Les commutateurs sont recouverts d'une plaquette à commande unique en aluminium brossé de 1/4po. |
|
Remarque: Les options de dessingravé sur le bouton, telles qu'illustrées ne sont offertes que pour les commutateurs à contact momentané. Les commutateurs à poussoir ou tournant ne peuvent être gravés au centre du bouton.
|
|
|
Modèles concurrentiels
|
|
|
|
Cette série de produits est généralement équivalente aux modèles concurrentiels suivants :
|
| Fabricant |
Numéro de pièce |
Numéro de pièce Camden |
|
Alarm Controls
|
TS-60
|
CM-5085RPTE
|
|
|
TS21-21RPN
|
CM-5085R/7
|
|
Dormakaba (RCI)
|
918-REM0X28
|
CM-5000, CM-xxxE, CM-xxxR
|
|
|
918-REM0X40
|
CM-5000, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-REMAX28
|
CM-5030, CM-xxxE, CM-xxxR
|
|
|
918-REMAX40
|
CM-5030, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-RETD28
|
CM-5085, CM-xxxE, CM-xxxR
|
|
|
918-RETD40
|
CM-5085, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
| |
|
| Caractéristiques |
|
Spécifications |
|
Ressources |
|
|
-
Grand bouton de paume de 2-3/8".
-
Plaque frontale en aluminium de 1/4" d’épaisseur résistante au vandalisme.
-
Bouton-poussoir anti-vandalisme et inviolable.
-
Applications intérieures ou extérieures
-
Garantie de 3 ans
| Classement de contact: |
6 A à 30 Vcc
|
| Type de contact: |
|
CM-5000:
|
Modèles SPDT et DPST
|
|
5085:
|
Poste de travail
|
| |
| Température de fonctionnement: |
-13 °F à 158 °F (-25 °C à 75 °C)
|
| Durée de vie de l'interrupteur: |
100 000 cycles
|
| Dimensions: |
4 1/2 po x 2 3/4 po x 1 3/4 po
(114 mm x 40 mm x 44 mm)
|
| Fini régulier: |
Alimunium brossé
|
|
|
Modèles
|
|
Cliquez pour sélectionner les options de configuration pour personnaliser le modèle de commutateur
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE |
|
|
|
|
PLAQUE À COMMANDE UNIQUE
Cliquez pour agrandir la section
|
|
Coût net
|
|
 |
CM-5000 |
RAPPEL PAR RESSORT, N/O, MOMENTANÉ
Données EDI et approbations
|
|
RAPPEL PAR RESSORT, N/O, MOMENTANÉ
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.64lbs.
CUP : 670454127082
Pays d’origine : CA
|
|
|
|
CM-5010 |
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
Données EDI et approbations
|
|
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.64lbs.
CUP : 670454127310
Pays d’origine : CA
|
|
|
|
CM-5020 |
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
Données EDI et approbations
|
|
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454127389
Pays d’origine : CA
|
|
|
|
CM-5085 |
RAPPEL PAR RESSORT, DPST, TEMPORISATEUR PNEUMATIQUE DE 1 À 60 S, INTERRUPTEUR DE REQUÊTE DE SORTIE
Données EDI et approbations
|
|
RAPPEL PAR RESSORT, DPST, TEMPORISATEUR PNEUMATIQUE DE 1 À 60 S, INTERRUPTEUR DE REQUÊTE DE SORTIE
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.77lbs.
CUP : 670454127549
Pays d’origine : CA
|
|
|

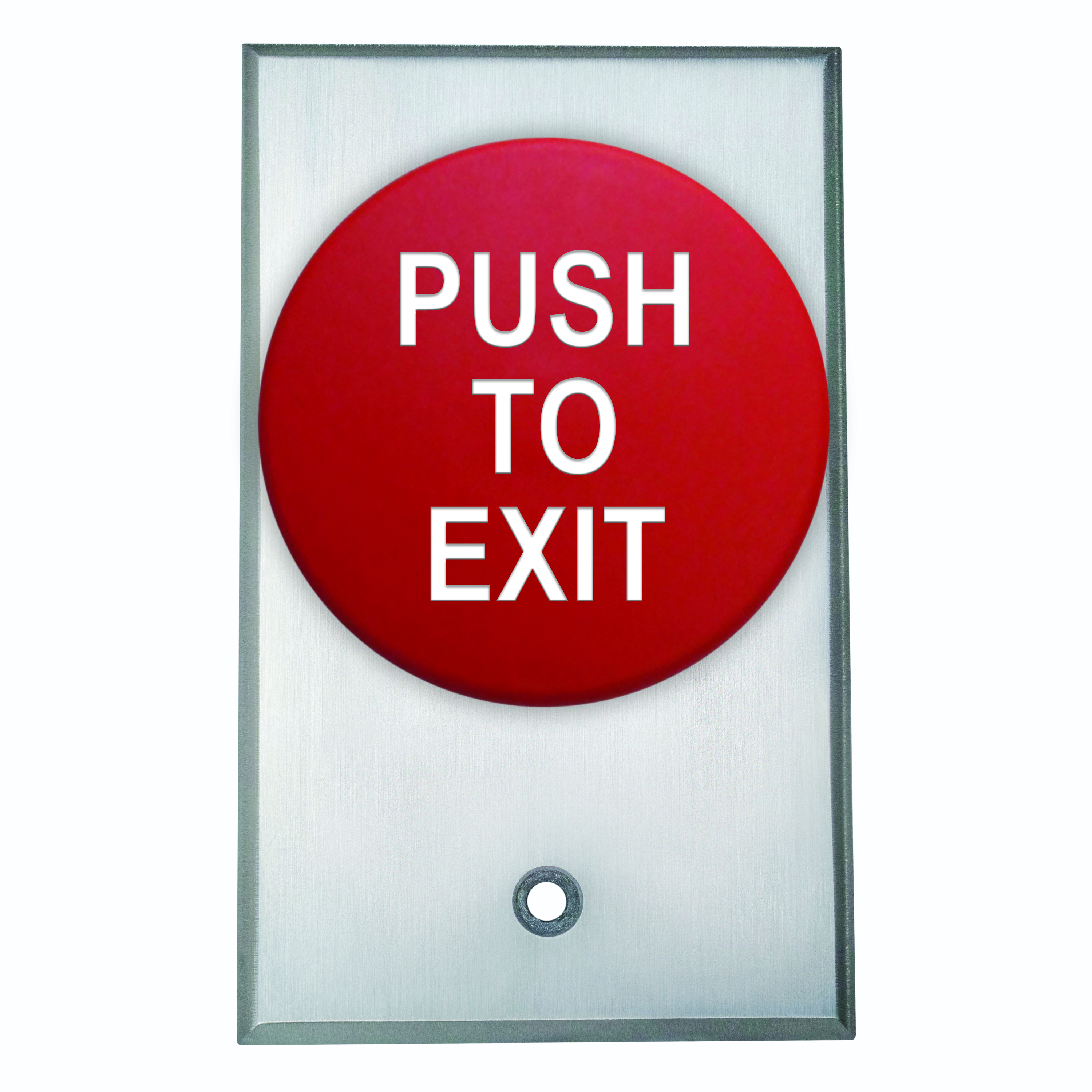

CM-5085RPTE |
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton rouge,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
Données EDI et approbations
|
|
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton rouge,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4"L x 3"W x 4.75"H
Poids : 0.77lbs.
CUP : 670454162946
Pays d’origine : CA
|
|
|

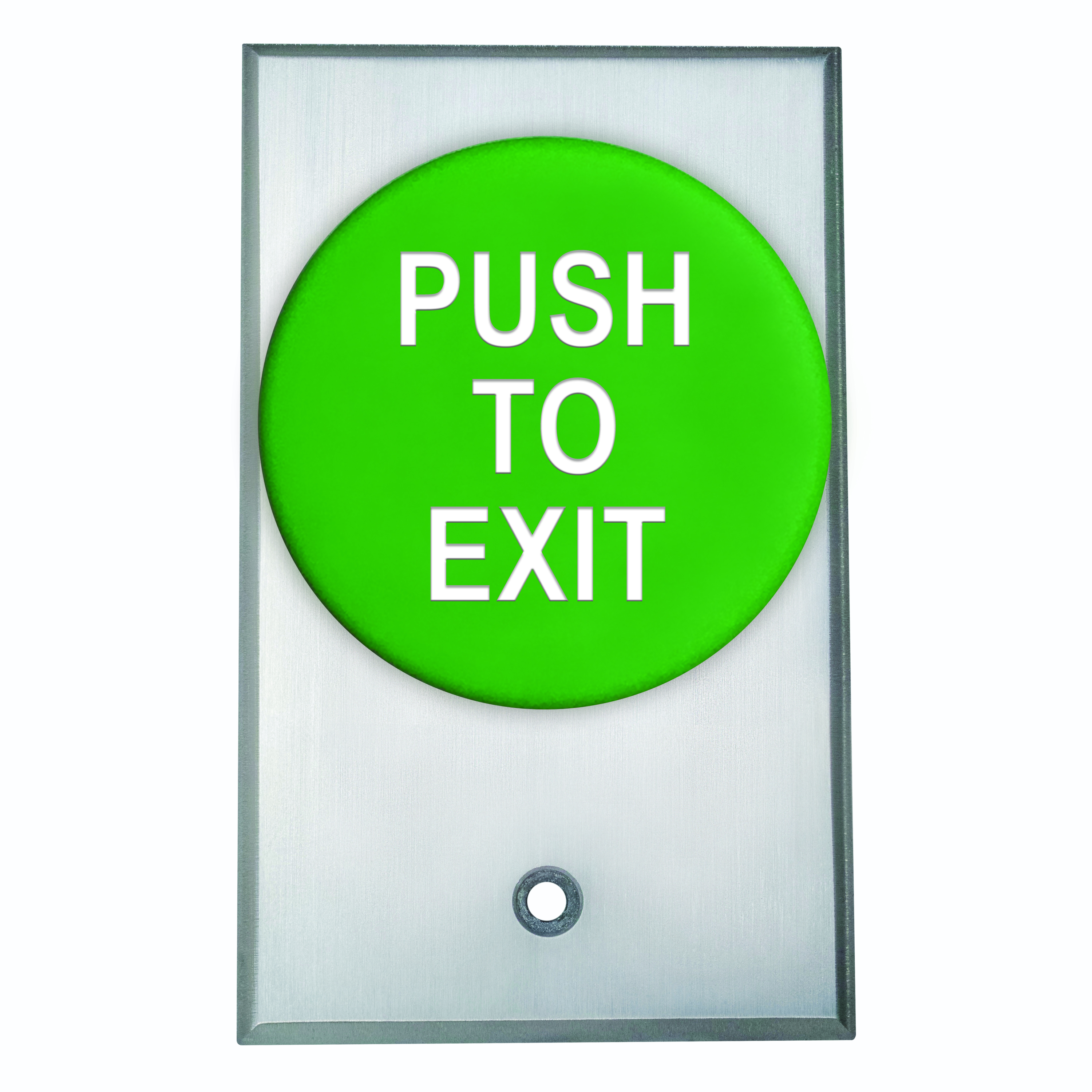

CM-5085GPTE |
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton vert,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
Données EDI et approbations
|
|
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton vert,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4"L x 3"W x 4.75"H
Poids : 0.77lbs.
CUP : 670454163165
Pays d’origine : CA
|
|
|
|
CM-5030 |
PUSH/PULL, N/O, MAINTENU, EN ROUGE SEULEMENT
Données EDI et approbations
|
|
PUSH/PULL, N/O, MAINTENU, EN ROUGE SEULEMENT
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454127426
Pays d’origine : CA
|
|
|
|
CM-5040 |
POUSSER/TIRER, N.F., MAINTENU, ROUGE SEULEMENT
Données EDI et approbations
|
|
POUSSER/TIRER, N.F., MAINTENU, ROUGE SEULEMENT
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4"L x 3"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454127433
Pays d’origine : CA
|
|
|
|
CM-5050 |
PUSH/PULL, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
Données EDI et approbations
|
|
PUSH/PULL, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454127440
Pays d’origine : CA
|
|
|
CM-5060 |
Pousser/tourner pour déclenchement, N/O, contact maintenu, seulement en rouge
Données EDI et approbations
|
|
Pousser/tourner pour déclenchement, N/O, contact maintenu, seulement en rouge
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4"L x 3"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454127457
Pays d’origine : CA
|
|
|
|
CM-5070 |
Pousser/tourner pour déclenchement, N/F, contact maintenu, seulement en rouge
Données EDI et approbations
|
|
Pousser/tourner pour déclenchement, N/F, contact maintenu, seulement en rouge
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4"L x 3"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454157133
Pays d’origine : CA
|
|
|
|
CM-5080 |
PUSH/TURN TO RELEASE, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
Données EDI et approbations
|
|
PUSH/TURN TO RELEASE, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
|
Données EDI et approbations
|
|
|
|
| |
Dimensions : 4.00"L x 3.00"W x 4.75"H
Poids : 0.66lbs.
CUP : 670454127471
Pays d’origine : CA
|
| |
|
|
Options et finitions
|
|
|
Cliquez pour agrandir la section
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
|
SÉLECTIONNER LA COULEUR DU BOUTON
|
|
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LE MODÈLE CI-DESSUS |
 |
|
|
|
|
OUTIL DE SÉLECTION DE PRODUITS
|
| SÉLECTIONNEZ LES OPTIONS |
|
|
|
|
 |
| OPTIONS DE FAçADE |
 |
| OPTIONS DE COULEUR DES BOUTONS |
 |
| OPTIONS GRAPHIQUES DES BOUTONS |
|
| Finis de plaques |
|
Coût net |
|
|
|
CM-xxx-BZ |
Fini bronze commercial (Duranotic) (BHMA 710 / 313AN)
|
Fini bronze commercial (Duranotic) (BHMA 710 / 313AN)
|
|
|
| Le bouton Options de couleur |
|
Coût net |
|
|
|
CM-xxxR |
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
|
CM-xxxG |
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
| Options d'éléments graphiques gravés sur boutons |
|
Coût net |
|
|
|
CM-xxxE |
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
|
|
|
|
|
CM-xxxES |
Ajouter ES au numéro de produit pour obtenir les mots EXIT et SORTIE gravés (en blanc)
|
Ajouter ES au numéro de produit pour obtenir les mots EXIT et SORTIE gravés (en blanc)
|
|
|
|
|
|
CM-xxxS |
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
|
|
|
|
|
CM-xxxESA |
Ajouter « ESA » au numéro de produit pour faire graver les mots EXIT et SALIDA (en blanc)
|
Ajouter « ESA » au numéro de produit pour faire graver les mots EXIT et SALIDA (en blanc)
|
|
|
|
|
|
CM-xxxH |

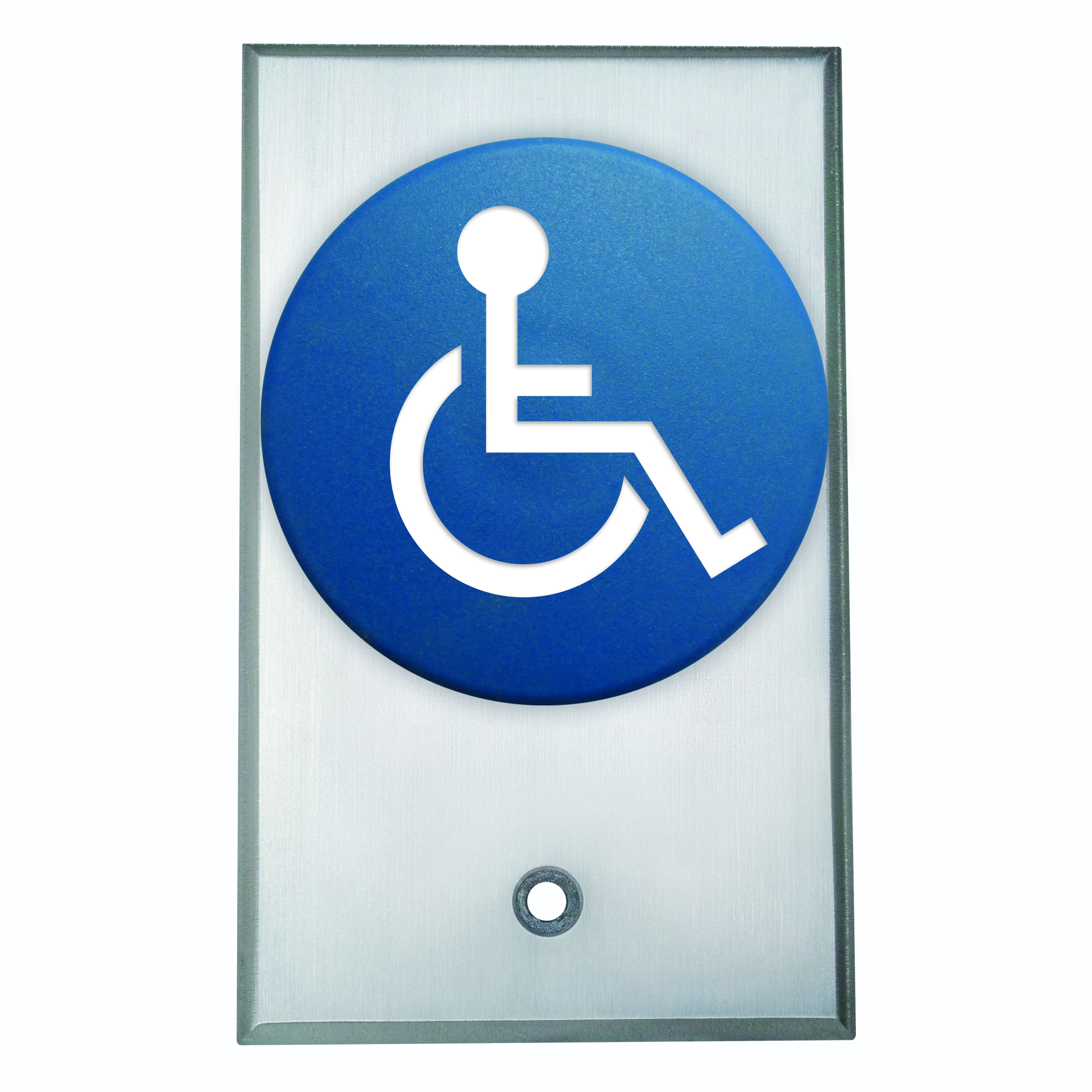

Ajouter « H » au numéro de produit pour faire graver le symbole handicapé (en blanc)
|
Ajouter « H » au numéro de produit pour faire graver le symbole handicapé (en blanc)
|
|
|
|
|
|
CM-xxxSA |
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
|
|
|
|
|
|
Poids et dimensions de l’emballage:
|
|
|
Compatible Mounting Boxes
|
|
|
Cliquez pour agrandir la section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Boîtes de montage et accessoires: Gang simple (profond) |
|
Coût net |
|
CM-34D
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-5085 nécessite une boîte d’au moins 2 po de profondeur
|
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-5085 nécessite une boîte d’au moins 2 po de profondeur
|
|
|
| Boîtes de montage et accessoires: Gang simple |
|
Coût net |
|
CM-34AL
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
|
|
